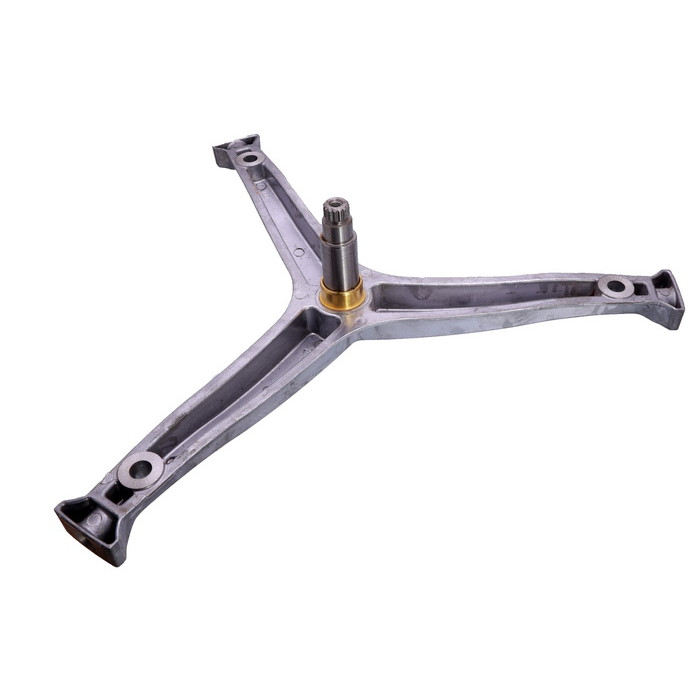

Хрестовина для пральної машини Атлант 730136201400, AT-032, d=20/25/30 мм, l=78 мм

Хрестовина для пральної машини 730136201400

• діаметр посадки підшипника (±0,3 мм) 1 - 20 мм (6204)
• діаметр посадки підшипника (±0,3 мм) 2 - 25 мм (6205)
• діаметр втулки під сальник (±0,3 мм) - 30 мм
• висота втулки під сальник (±1 мм) - 14,5 мм
• кріплення шківа - посадка на вал Ø 17 мм (по шліцях) + різьба у валу М8
• висота посадки шківа (±1 мм) - 10 мм
• довжина валу загальна (±2 мм) - 78 мм
• відстань між упорами підшипників (±1 мм) - 37 мм
• радіус від осі валу до центру отвору променя (перпендикулярно осі валу) - 190 мм
• кріплення до барабана - 3 отвори Ø 12,2 мм + 3 отвори з різьбою М8 мм у торцях променів

Хрестовина - це частина конструкції пральної машини, що зв'язує два елементи - бак і барабан.
Виготовляється із міцних та стійких до корозії сплавів на основі алюмінію або з нержавіючої сталі.

Причини ушкодження хрестовини:

- жорстка вода
- знос сальників і підшипників
- протікання води на втулку, внаслідок чого з'являється наліт або іржа
- механічне ушкодження
- тривалий термін експлуатації

Характерним симптомом виходу з ладу найчастіше є гучний звук і скрегіт під час роботи техніки.

Характеристики:

Стан	Новий
Призначення	Для пральних машин
Тип	Хрестовина
Діаметр посадки підшипника 1 (±0,3 мм)	20 мм
Діаметр посадки підшипника 2 (±0,3 мм)	25 мм
Діаметр втулки під сальник (±0,3 мм)	30 мм
Висота втулки під сальник (±1 мм)	14,5 мм
Кріплення шківа	Посадка на вал Ø 17 мм (по шліцях) + різьба у валу М8
Висота посадки шківа (±1 мм)	10 мм
Довжина вала загальна (±2 мм)	78 мм
Відстань між упорами підшипників (±1 мм)	37 мм
Радіус від осі валу до центру отвору променя	190 мм (перпендикулярно осі валу)
Кріплення до барабану	3 отвори Ø 12,2 мм + 3 отвори з різьбою М8 мм у торцях променів
Комплектація	Хрестовина - 1 шт.
Матеріал	Промені - алюмінієвий сплав, вал - сталь, втулка - латунний сплав
Країна-виробник товару	Україна
Додаткові характеристики	Втулка із латунного сплаву
