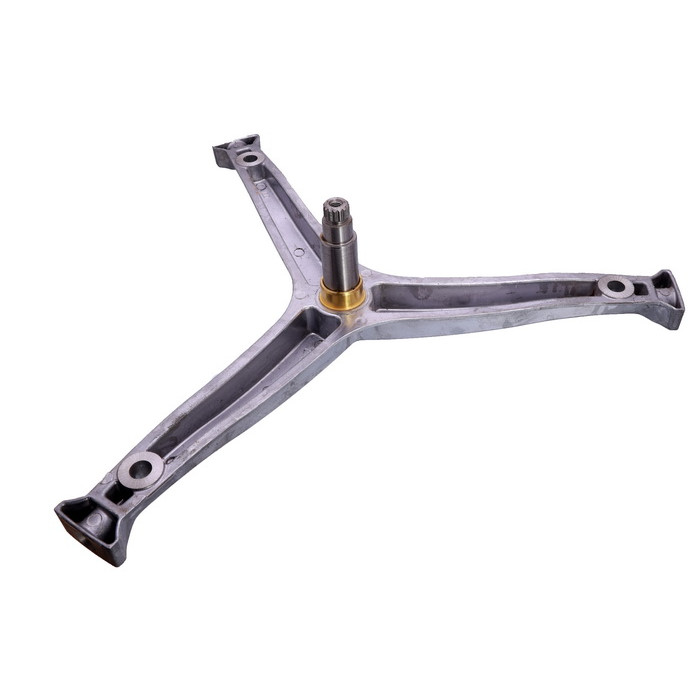

Крестовина для стиральной машины Атлант 730136201400, AT-032, d=20/25/30 мм, l=78 мм

Крестовина для стиральной машины 730136201400

• диаметр посадки подшипника 1 (±0,3 мм) - 20 мм (6204)
• диаметр посадки подшипника 2 (±0,3 мм) - 25 мм (6205)
• диаметр втулки под сальник (±0,3 мм) - 30 мм
• высота втулки под сальник (±1 мм) - 14,5 мм
• крепление шкива - посадка на вал Ø 17 мм (по шлицам) + резьба в валу М8
• высота посадки шкива (±1 мм) - 10 мм
• длина вала общая (±2 мм) - 78 мм
• расстояние между упорами подшипников (±1 мм) - 37 мм
• радиус от оси вала к центру отверстия луча (перпендикулярно оси вала) - 190 мм
• крепление к барабану - 3 отверстия Ø 12,2 мм + 3 отверстия с резьбой М8 мм в торцах лучей

Крестовина - это часть конструкции стиральной машины, связывающая два элемента - бак и барабан.
Изготавливается из прочных и стойких к коррозии сплавов на основе алюминия или из нержавеющей стали.

Причины повреждения крестовины:

- жесткая вода
- износ сальников и подшипников
- протекание воды на втулку, вследствие чего появляется налет или ржавчина
- механическое повреждение
- длительный срок эксплуатации

Характерным симптомом выхода из строя зачастую является громкий звук и скрежет во время работы техники.

Характеристики:

Состояние	Новое
Назначение	Для стиральных машин
Тип	Крестовина
Диаметр посадки подшипника 1 (±0,3 мм)	20 мм
Диаметр посадки подшипника 2 (±0,3 мм)	25 мм
Диаметр втулки под сальник (±0,3 мм)	30 мм
Высота втулки под сальник (±1 мм)	14,5 мм
Крепление шкива	Посадка на вал Ø 17 мм (по шлицам) + резьба в валу М8
Высота посадки шкива (±1 мм)	10 мм
Длина вала общая (±2 мм)	78 мм
Расстояние между упорами подшипников (±1 мм)	37 мм
Радиус от оси вала к центру отверстия луча	190 мм (перпендикулярно оси вала)
Крепление к барабану	3 отверстия Ø 12,2 мм + 3 отверстия с резьбой М8 мм в торцах лучей
Комплектация	Крестовина - 1 шт.
Материал	Лучи - алюминиевый сплав, вал - сталь, втулка - латунный сплав
Страна-производитель товара	Украина
Дополнительные характеристики	Втулка из латунного сплава
