Блок управления и розжига для колонки, №5, FHS-L1

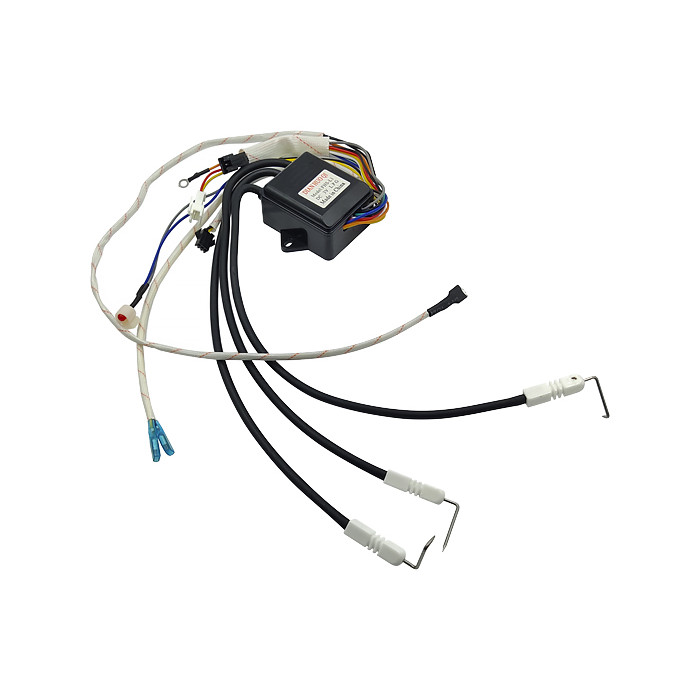

Блок управления и розжига для колонки №5 (FHS-L1)

• питание - 3 В (постоянный ток), провод с клеммами типа "мама" под 4,8 мм, длина 370 мм
• электрод розжига (HV1, HV2) - длина с проводом общая 330 мм (±5 мм)
• электрод ионизации (S) - длина с проводом общая 330 мм (±5 мм)
• датчики тяги и перегрева - провод с клеммами типа "мама" под 6,3 мм, длина 560 мм (±5 мм)
• лампочка индикации - длина провода 300 мм (±5 мм)
• датчик NTC - штекер (2 контакта), длина провода 200 мм (±5 мм)
• микропереключатель - разъем (2 контакта), длина провода 220 мм (±5 мм)
• газовый клапан - разъем (3 контакта), длина провода 180 мм (±5 мм)
• заземление ("масса") - под болт М4, длина провода 230 мм (±5 мм)
• длина наконечника электрода - 30 мм (S), 25 мм (HV1, HV2)
• размеры корпуса (±2 мм) - 49х59х29 мм
• крепление - 2 отверстия с межцентровым расстоянием 62 мм

Блок управления и розжига отвечает за управление генерацией искр, подачу питания на электромагнитные
катушки, контролирует наличие пламени и включение горелки при расходе воды. Плата управления газовой
колонкой сконструирована в пластиковом корпусе. Электронные компоненты в нем залиты силиконом для
влаго-химической защиты. Такая защитная конструкция сводит на нет осуществление ремонта и замену
комплектующих компонентов этой платы. Поэтому в большинстве случаев требует полной замены.

Внимание!

Перед покупкой внимательно сравните каждый элемент подключения, параметры и размеры установки.
Блоки розжига и управления большинства колонок конструктивно похожи, но есть нюансы, на которые
необходимо обратить внимание!

Характеристики:

Состояние	Новое
Совместимость	Junkers, Neckar, Amina, Greta и другие
Назначение	Для дымоходной газовой колонки
Тип	Модуль
Тип блока	Электронный
Питание	3 В (постоянный ток), провод с клеммами типа "мама" под 4,8 мм, длина 370 мм
Электрод розжига (HV1, HV2)	Длина с проводом общая 330 мм (±5 мм)
Электрод ионизации (S)	Длина с проводом общая 330 мм (±5 мм)
Датчики тяги и перегрева	Провод с клеммами типа "мама" под 6,3 мм, длина 560 мм (±5 мм)
Лампочка индикации	Длина провода 300 мм (±5 мм)
Датчик NTC	Штекер (2 контакта), длина провода 200 мм (±5 мм)
Микропереключатель	Разъем (2 контакта), длина провода 220 мм (±5 мм)
Газовый клапан	Разъем (3 контакта), длина провода 180 мм (±5 мм)
Заземление ("масса")	Под болт М4, длина провода 230 мм (±5 мм)
Длина наконечника электрода	30 мм (S), 25 мм (HV1, HV2)
Размеры корпуса (±2 мм)	49х59х29 мм
Крепление	2 отверстия с межцентровым расстоянием 62 мм
Страна-производитель товара	Китай
