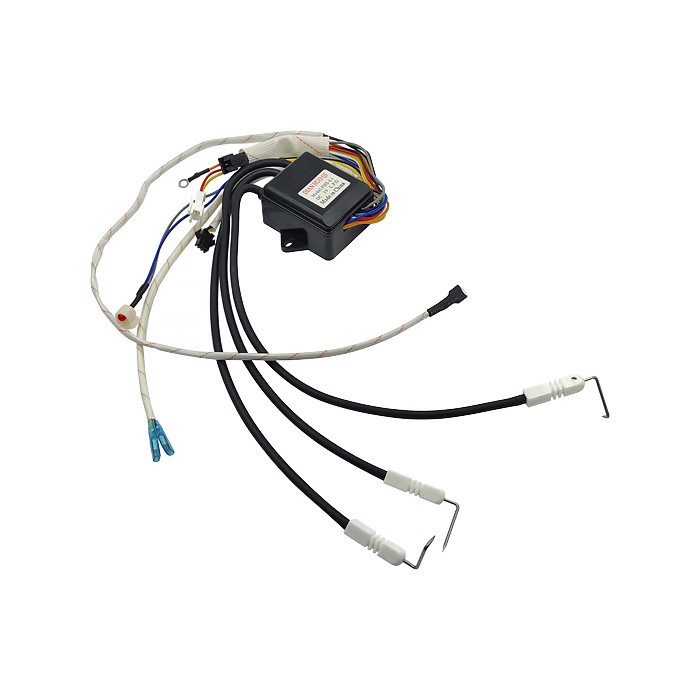

Блок управління та розпалу для колонки, №5, FHS-L1

Блок управління та розпалу для колонки №5 (FHS-L1)

• живлення - 3 В (постійний струм), провід з клемами типу "мама" під 4,8 мм, довжина 370 мм
• електрод розпалу (HV1, HV2) - довжина з проводом загальна 330 мм (±5 мм)
• електрод іонізації (S) - довжина з проводом загальна 330 мм (±5 мм)
• датчики тяги та перегріву - провід з клемами типу "мама" під 6,3 мм, довжина 560 мм (±5 мм)
• лампочка індикації - довжина проводу 300 мм (±5 мм)
• датчик NTC - штекер (2 контакти), довжина проводу 200 мм (±5 мм)
• мікроперемикач - роз'єм (2 контакти), довжина проводу 220 мм (±5 мм)
• газовий клапан - роз'єм (3 контакти), довжина проводу 180 мм (±5 мм)
• заземлення ("маса") - під болт М4, довжина проводу 230 мм (±5 мм)
• довжина наконечника електрода - 30 мм (S), 25 мм (HV1, HV2)
• розміри корпусу (±2 мм) - 49х59х29 мм
• кріплення - 2 отвори з міжцентровою відстанню 62 мм

Блок управління та розпалу відповідає за управління генерацією іскор, подачу живлення на електромагнітні
котушки, контролює наявність полум'я та включення пальника при витраті води. Плату управління газовою
колонкою сконструйовано у пластиковому корпусі. Електронні компоненти в ньому залиті силіконом для
волого-хімічного захисту. Така захисна конструкція зводить нанівець здійснення ремонту та заміну
комплектуючих компонентів плати. Тому найчастіше потребує повної заміни.

Увага!

Перед покупкою уважно порівняйте кожен елемент підключення, параметри та розміри установки. Блоки
розпалу та управління більшості колонок конструктивно схожі, але є нюанси, на які потрібно звернути
увагу!

Характеристики:

Стан	Новий
Сумісність	Junkers, Neckar, Amina, Greta та інші
Призначення	Для димохідної газової колонки
Тип	Модуль
Тип блока	Електронний
Живлення	3 В (постійний струм), провід з клемами типу "мама" під 4,8 мм, довжина 370 мм
Електрод розпалу (HV1, HV2)	Довжина з проводом загальна 330 мм (±5 мм)
Електрод іонізації (S)	Довжина з проводом загальна 330 мм (±5 мм)
Датчики тяги та перегріву	Провід з клемами типу "мама" під 6,3 мм, довжина 560 мм (±5 мм)
Лампочка індикації	Довжина проводу 300 мм (±5 мм)
Датчик NTC	Штекер (2 контакти), довжина проводу 200 мм (±5 мм)
Мікроперемикач	Роз'єм (2 контакти), довжина проводу 220 мм (±5 мм)
Газовий клапан	Роз'єм (3 контакти), довжина проводу 180 мм (±5 мм)
Заземлення ("маса")	Під болт М4, довжина проводу 230 мм (±5 мм)
Довжина наконечника електрода	30 мм (S), 25 мм (HV1, HV2)
Розміри корпусу (±2 мм)	49х59х29 мм
Кріплення	2 отвори з міжцентровою відстанню 62 мм
Країна-виробник товару	Китай
