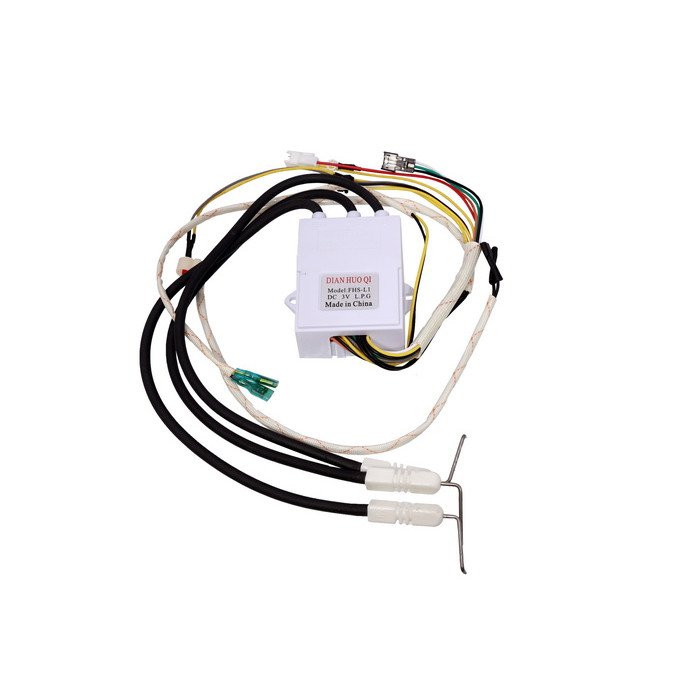

Блок управления и розжига для колонки, №2, B16020067

Блок управления и розжига для колонки, №2 B16020067

Блок управления и розжига отвечает за управление генерацией искр, подачей питания
на электромагнитные катушки, контроль наличия пламени и включением горелки при расходе воды.
Плата управления газовой колонкой сконструирована в пластиковом корпусе, электронные
компоненты которой залиты силиконом для влаго-химической защиты. Такая защитная конструкция
сводит на нет осуществление ремонта и замену комплектующих компонентов этой платы.
Ремонт блока розжига колонки практически невозможен.

Внимание!

Перед оформлением заказа внимательно сравните каждый элемент подключения с возможностью
установки на ту или другую газовую колонку. Блоки розжига всех китайских колонок конструктивно
очень похожи, но есть нюансы, на которые необходимо обратить особое внимание!

Характеристики:

Состояние	Новое
Совместимость	Amina, Dion, Vektor, Rocterm, Termaxi, Нева, Krauf Heizen, Neva Lux, Вектор, Оазис, Гретта
Назначение	Для дымоходной газовой колонки
Тип	Модуль
Тип блока	Электронный
Питание	3 В
Габаритные размеры корпуса (Ш*Д*В) (±2 мм)	55*67*28 мм
Межосевое расстояние отверстий крепления (±2 мм)	60 мм
Количество и назначение электродов	Электроды розжига - 2 шт., ионизации - 1 шт.
Длина провода электродов (±10 мм)	265 мм
Подключение "массы"	Под болт М4
Длина провода "массы" (±10 мм)	230 мм
Клемы подключения датчиков тяги и перегрева	Клеммы ("мама") - 2 шт. (6,3 мм)
Длина провода датчиков тяги и перегрева (±10 мм)	560 мм
Длина провода лампочки индикации (±10 мм)	240 мм
Подключение питания	Клеммы ("мама") - 2 шт. (4,8 мм)
Длина провода питания (±10 мм)	370 мм
Подключения датчика NTC	Штекер 2-х пиновый (2 провода)
Длина провода датчика NTC (±10 мм)	190 мм
Подключение микропереключателя	Штекер 3-х пиновый (2 провода)
Длина провода микропереключателя (±10 мм)	170 мм
Подключения газового клапана	Штекер 3-х пиновый (3 провода)
Длина провода газового клапана (±10 мм)	170 мм
Страна-производитель товара	Китай
Особенности	Длина наконечника электрода - 27 мм (2 шт.), 31 мм (1 шт.)
