Газопальниковий пристрій ПГ-13М

Газопальниковий пристрій ПГ-13M.

У конструкції будь-якої водонагрівальної або опалювальної техніки, що працює
на газовому паливі є газогорілковий пристрій. Він призначений для спалювання
газу у водонагрівачах, опалювальних котлах з водяним контуром.

В якості використовуваного палива застосовується природний газ по ДЕСТ 5542 з
номінальним тиском 1274 Па, але за допомогою регулятора тиску прилад
переводиться в режим роботи з номінальним тиском газу 1960 Па.

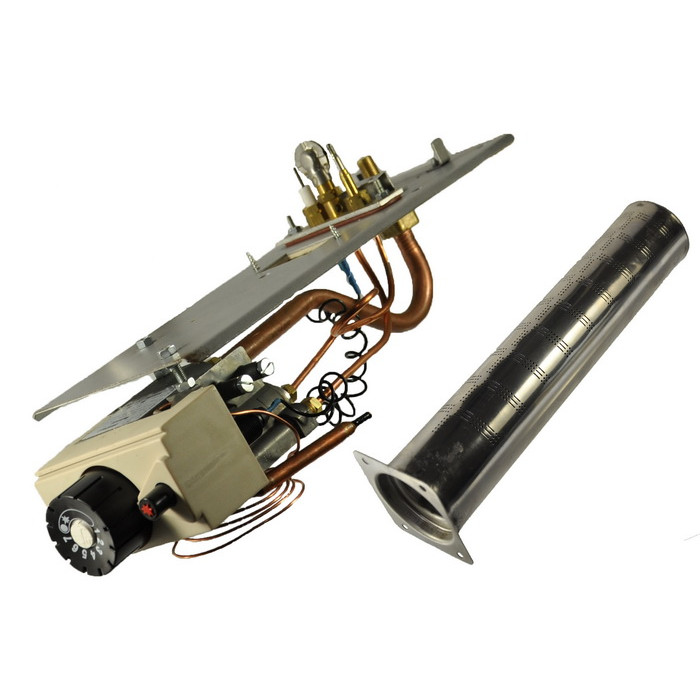

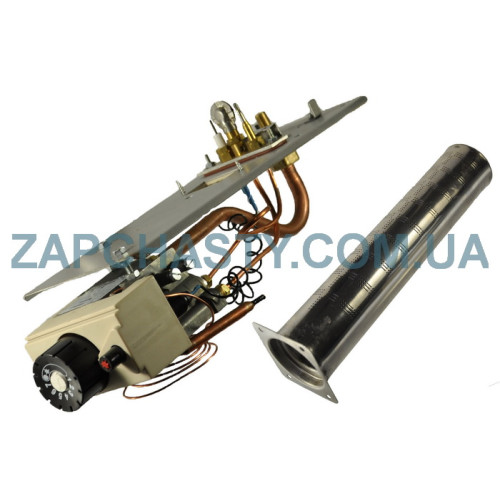

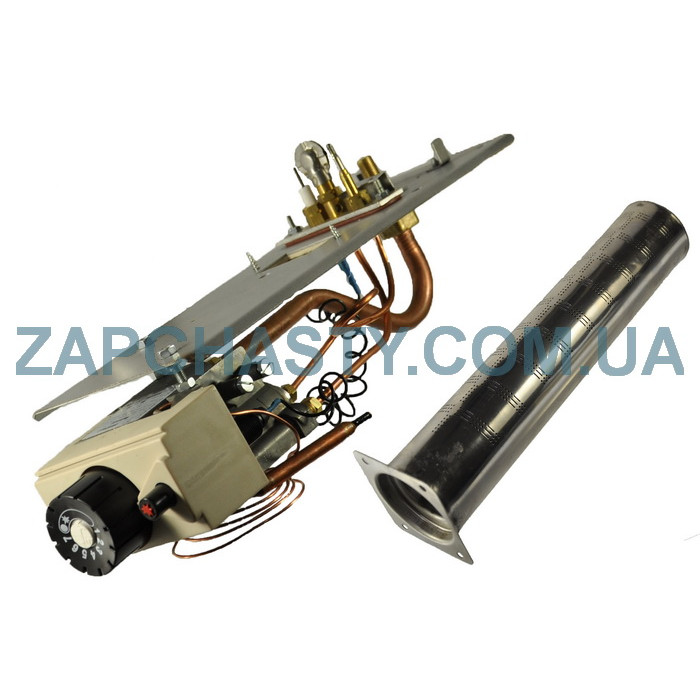

Цей прилад складається з панелі, на якій закріплена автоматика, запалювальний і
основний пальник. Труба зі штуцером і форсункою утворюють газовий тракт між
автоматикою і основним пальником. Газопровідна трубка Ø 6 мм з'єднує
автоматику і запалювальний пальник. На фланці запалювального пальника
розміщуються також термочутливий елемент термопари та іскровий електрод, які
з'єднані з автоматикою.

Автоматика газопальникового пристрою не вимагає електроживлення і виконує функції
пуску, регулювання, захисту і забезпечує:

- запалювання запалювального пальника п'єзопідпалювачем;
- запалювання основного пальника;
- автоматичне підтримання заданої температури теплоносія у місці встановлення
термодатчика;
- автоматичне вимикання пристрою за відсутності газу і недостатньої тяги в
димоході.

Увага!
При порушенні функцій або виходу з ладу пристрою наполегливо не рекомендується
самостійно здійснювати заміну, налагодження або ремонт приладу, а скористатися
послугами кваліфікованого фахівця в даному питанні.

Характеристики:

Стан	Новий
Сумісність	Універсальний
Призначення	Для систем опалення
Тип	Автоматика
Теплова потужність	13 кВт
Номінальна витрата газу	1,3 м.куб/чгод
Діапазон регулювання температури теплоносія	40-90 °С
Час розпалювання запалювального пальника	10 с
Час виключення пристрою при згасанні полум'я	60 с
Розмір різьби штуцера приєднання до газопроводу	1/2"
Час виключення пристрою при відсутності тяги	Не більше 60 с
Габаритні розміри (ШxДxВ)	443x113x361 мм
Вага	1,7 кг
Комплектація	Пристрій - 1 шт., основний пальник - 1 шт., втулка - 4 шт., гвинт М4х40 - 4 шт., гайка M4 - 4 шт., керівництво з експлуатації - 1 шт.
Кількість одиниць, шт	15 шт.
Країна-виробник товару	Україна
Особливості	Для котлів з подовженою топковою камерою
