Газогорелочное устройство ПГ-13М

Газогорелочное устройство ПГ-13М.

В конструкции любой водонагревательной или отопительной техники, работающей
на газовом топливе есть газогорелочное устройство. Оно предназначено для сжигания
газа в водонагревателях, отопительных котлах с водяным контуром.

В качестве используемого топлива применяется природный газ по ГОСТ 5542 с
номинальным давлением 1274 Па, но при помощи регулятора давления прибор
переводится в режим работы с номинальным давлением газа 1960 Па.

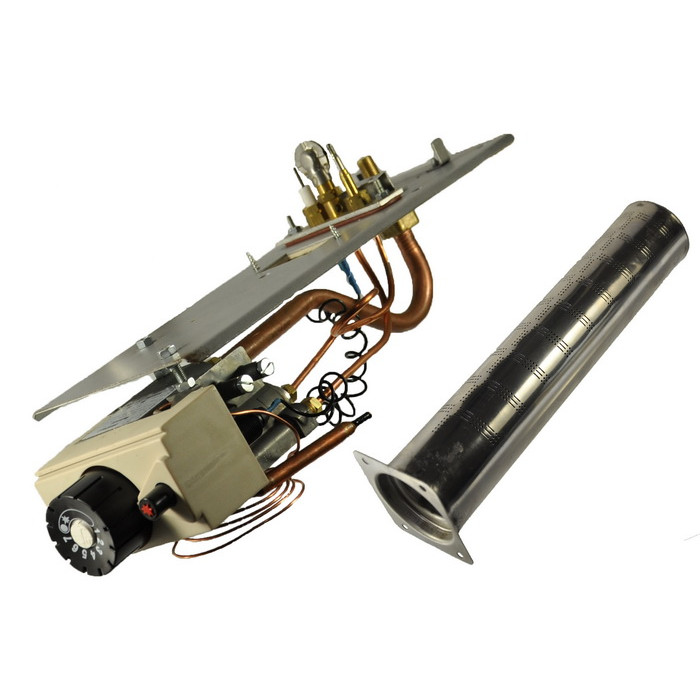

Данный прибор состоит из панели, на которой закреплена автоматика, зажигательная и
основная горелка. Труба со штуцером и форсункой образовывают газовый тракт между
автоматикой и основной горелкой. Газопроводная трубка Ø 6 мм соединяет
автоматику и зажигательную горелку. На фланце зажигательной горелки располагается
также термочувствительный элемент термопары и искровый электрод, которые
соединены с автоматикой.

Автоматика газогорелочного устройства не требует электропитания и выполняет функции
пуска, регулирования, защиты и обеспечивает:

- зажигание зажигательной горелки пьезоподжигом;
- зажигание основной горелки;
- автоматическая поддержка заданной температуры теплоносителя в месте установки
термодатчика;
- автоматическое выключение устройства при отсутствии газа и недостаточной тяги в
дымоходе.

Внимание!
При нарушении функций или выходе из строя устройства настоятельно не рекомендуется
самостоятельно осуществлять замену, наладку или ремонт прибора, а воспользоваться
услугами квалифицированного специалиста в данном вопросе.

Характеристики:

Состояние	Новое
Совместимость	Универсальный
Назначение	Для систем отопления
Тип	Автоматика
Тепловая мощность	13 кВт
Номинальный расход газа	1,3 м.куб/ч
Диапазон регулирования температуры теплоносителя	40-90 °С
Время розжига зажигательной горелки	10 с
Время выключения устройства при гашении пламени	60 с
Размер резьбы штуцера присоединения к газопроводу	1/2"
Время выключения устройства при отсутствии тяги	Не более 60 с
Габаритные размеры (ШxДxВ)	443x113x361 мм
Вес	1,7 кг
Комплектация	Устройство - 1 шт., основная горелка - 1 шт., втулка - 4 шт., винт М4х40 - 4 шт., гайка М4 - 4 шт., руководство по эксплуатации - 1 шт.
Количество единиц, шт	15 шт.
Страна-производитель товара	Украина
Особенности	Для котлов с удлиненной топочной камерой
