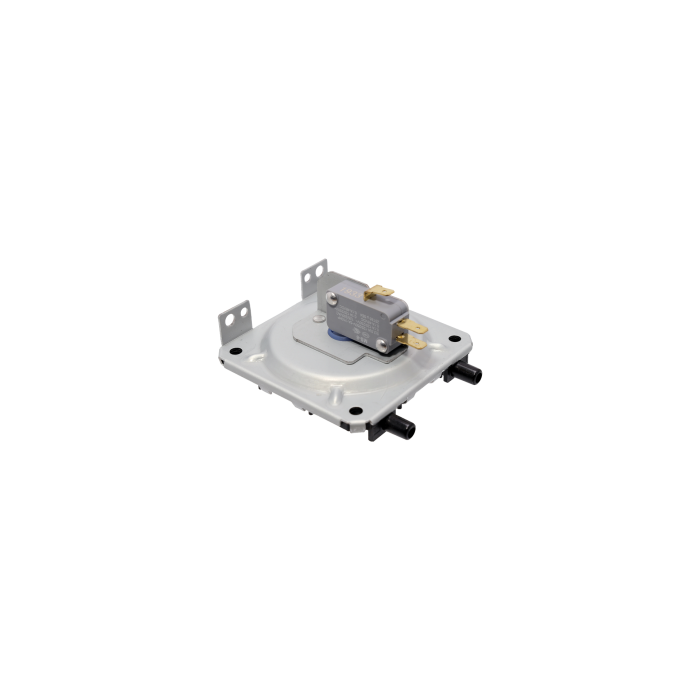

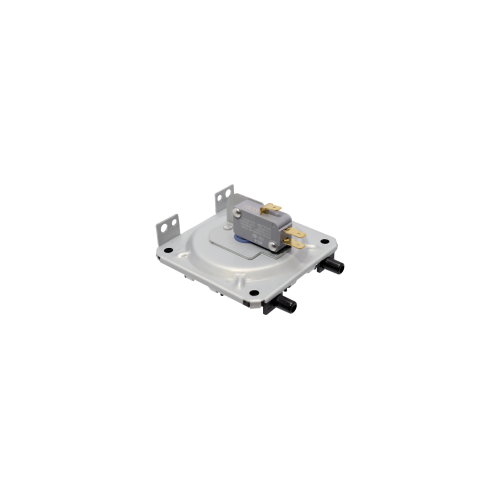

Реле тиску диму (пресостат) 10 мбар

Реле тиску диму (пресостат)

• діапазон температури - -40...+100 °C
• електричні характеристики - 0,1 А, ~125/250 В
• кріплення - отвори Ø 4,8 мм та 3,6 мм (міжцентрова відстань 48 та 34 мм)
• тиск, що регулюється - 10 мбар максимально

Практично кожен побутовий газовий котел оснащується певною кількістю датчиків, які регулюють, контролюють і
захищають роботу техніки. Дуже важливу роль тут відіграє диференційне реле тиску диму (пресостат), яке
спрацьовує під впливом тяги димового потоку, створюваної системою вентилятора. Являє собою корпус з
встановленою всередині чутливою мембраною і мікроперемикачем, який може бути як з зовнішнім, так і з
внутрішнім монтажем. Мікроперемикач має три контакти для роботи в нормальному та аварійному режимах.

При нормальному режимі роботи газового котла мембрана пресостату знаходиться в робочому стані і ланцюг
замикається через одну з конфігурацій контактів. При порушенні режиму роботи обладнання, коли димовий потік
змінює свої характеристики, мембрана також змінює своє положення. Конфігуріція контактів змінюється - ланцюг
нормального режиму розмикається і здійснюється перемикання на ланцюг аварійного включення, який подає
живлення до системи автоматичного блокування.

Наявність такого датчика в системі газового обладнання забезпечує ефективний контроль температури, стеження за
рівнем тиску диму та контроль за рівнем конденсату. Все це підвищує ефективність роботи системи та її безпеку в цілому.

Причинами виходу з ладу диференційного реле тиску газового котла можуть бути:

- втрата еластичності мембрани
- окислення контактів мікроперемикача
- порушення герметичності з'єднань

При нестабільній роботі реле або при повному виході його з ладу, газове обладнання також буде працювати нестабільно
або взагалі перестане запускатися.

Характеристики:

Стан	Новий
Сумісність	Універсальне
Призначення	Для котлів
Тип	Реле
Діапазон температури	-40...+100 °C
Діапазон вологості	≤95 %
Електричні характеристики	0,1 А, ~125/250 В
Тиск, що регулюється	Макс. 10 мбар
Контактний опір	≤50 мОм
Підключення мікроперемикача	Клема 4,8 мм - 3 шт.
Кількість спрацювань	200000
Діаметр для підключення трубопроводу	6,5 мм
Габарити (ВхШхГ)	44х70х79 мм
Кріплення	Отвори Ø 4,8 мм та 3,6 мм (міжцентрова відстань 48 та 34 мм)
Матеріал	Метал, пластик
Кількість одиниць, шт	1
Країна-виробник товару	Китай
Додаткові характеристики	Наявність регулювального гвинта для підлаштування під обладнання
