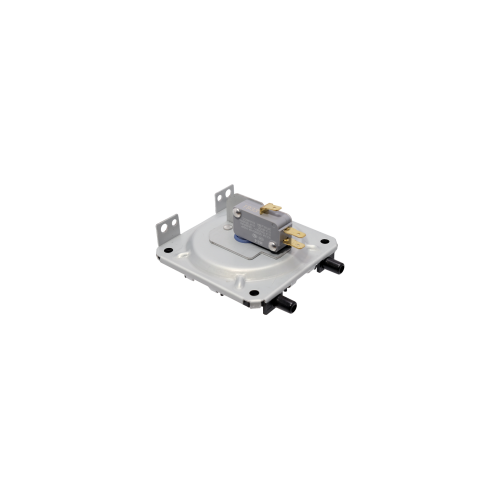

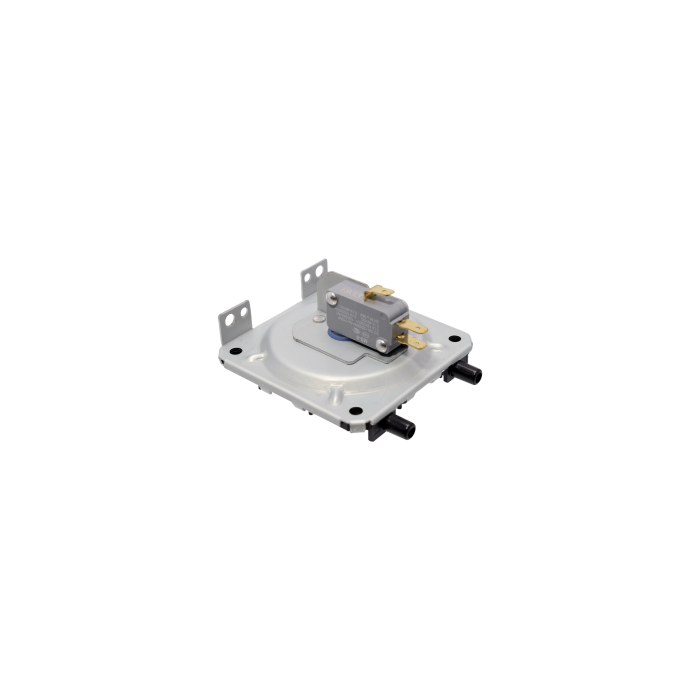

Реле давления дыма (прессостат) 10 мбар

Реле давления дыма (прессостат)

• диапазон температуры - - -40...+100 °C
• электрические характеристики - 0,1 А, ~125/250 В
• крепление - отверстия Ø 4,8 мм и 3,6 мм (межцентровое расстояние 48 и 34 мм)
• регулируемое давление - 10 мбар максимально

Практически каждый бытовой газовый котел оснащается определенным количеством датчиков, которые
регулируют, контролируют и защищают работу техники. Очень важную роль здесь играет дифференциальное
реле давления дыма (прессостат), которое срабатывает под влиянием тяги дымового потока, создаваемой
системой вентилятора. Представляет собой корпус с установленной внутри чувствительной мембраной и
микропереключателем, который может быть как с наружным, так и с внутренним монтажом.
Микропереключатель имеет три контакта для работы в нормальном и аварийном режимах.

При нормальном режиме работы газового котла мембрана прессостата находится в рабочем состоянии и цепь
замыкается через одну из конфигураций контактов. При нарушении режима работы оборудования, когда
дымовой поток меняет свои характеристики, мембрана меняет свое положение. Конфигурация контактов
меняется - цепь нормального режима размыкается и осуществляется переключение на цепь аварийного
включения, которая подает питание на систему автоматической блокировки.

Наличие такого датчика в системе газового оборудования обеспечивает эффективный контроль температуры,
слежение за уровнем давления дыма и контроль за образованием конденсата. Все это повышает
эффективность работы системы и ее безопасность в целом.

Причинами выхода из строя дифференциального реле давления газового котла могут быть:

- утрата эластичности мембраны
- окисление контактов микропереключателя
- нарушение герметичности соединений

При нестабильной работе реле или при полном выходе его из строя, газовое оборудование также будет
работать нестабильно или вообще перестанет запускаться.

Характеристики:

Состояние	Новое
Совместимость	Универсальное
Назначение	Для котлов
Тип	Реле
Диапазон температуры	-40...+100 °C
Диапазон влажности	≤95 %
Электрические характеристики	0,1 А, ~125/250 В
Регулируемое давление	Макс. 10 мбар
Контактное сопротивление	≤50 мОм
Подключение микропереключателя	Клемма 4,8 мм - 3 шт.
Количество срабатываний	200000
Диаметр для подключения трубопровода	6,5 мм
Габариты (ВхШхГ)	44х70х79 мм
Крепление	Отверстия Ø 4,8 мм и 3,6 мм (межцентровое расстояние 48 и 34 мм)
Материал	Металл, пластик
Количество единиц, шт	1
Страна-производитель товара	Китай
Дополнительные характеристики	Наличие регулировочного винта для подстройки под оборудование
