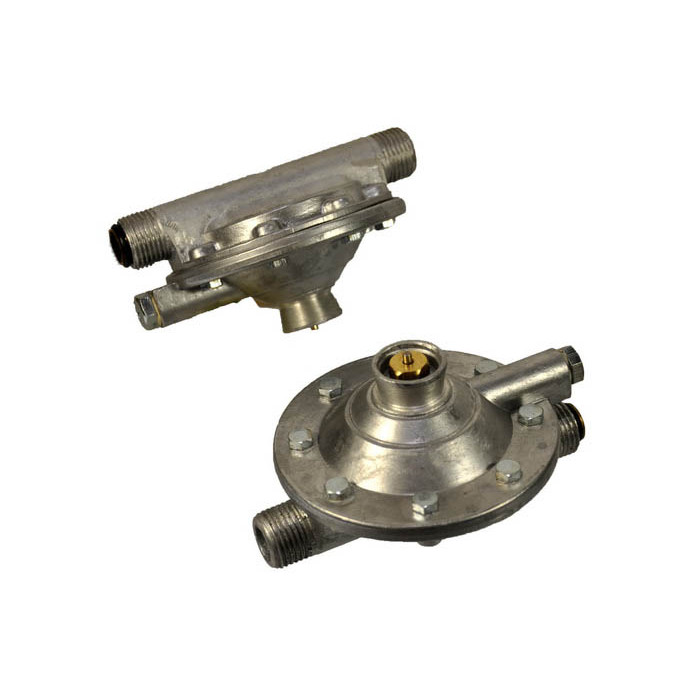

Водяний редуктор до газової колонки ВПГ

Водяний редуктор до газової колонки ВПГ

Водяний блок (редуктор) - пристрій у газовій колонці, який встановлюється
безпосередньо перед теплообмінником, а його верхня частина (кришка) з'єднується з
газовим клапаном за допомогою штока. З'єднання з трубопроводом і теплообмінником
здійснюється за допомогою різьбового з'єднання і мідних труб (можливі й інші
варіанти).

Принцип роботи класичного водяного блоку заснований на різниці тисків у нижній і
верхній частинах корпусу, між якими знаходиться мембрана. При подачі води в нижній
камері створюється тиск, що перевищує тиск у верхній камері. Підвищення
тиску забезпечує трубка (сопло) Вентурі, вбудована у вихідний штуцер. Мембрана
піднімається вгору і тисне на тарілку штока, який натискає на
газовий клапан - здійснюється подача газу на основну пальник. При закритті крана
з гарячою водою тиск в обох камерах водяного вузла стає однаковим,
мембрана і шток повертаються в початкове положення і подача газу перекривається.
У конструкції блоку також задіяно кульку-уповільнювач. Вона частково перекриває
переріз каналу між кришкою і основою, забезпечуючи плавне включення подачі
газу на пальник. Регулюється за допомогою гвинта, схованого під заглушкою.

Водяний редуктор - це дуже важливий елемент конструкції газової техніки. Він не тільки
забезпечує автоматичне включення колонки при відкритті крану з гарячою водою, але й
запобігає перегріву теплообмінника через недостатній напір води в системі.

Головними причинами виходу з ладу можна назвати:

- знос мембрани;
- засмічення і закислення штока;
- будь-яка теча в з'єднаннях;
- порушення цілісності корпусу;

Якщо вчасно не усунути перераховані вище причини, то можна і зовсім привести
в непридатність водяний редуктор газової колонки, що позначиться на загальній роботі
техніки.

Характеристики:

Стан	Новий
Сумісність	Нева, Львов ВПГ
Призначення	Для бойлерів і водонагрівачів
Тип	Редуктор
Під'єднання до системи	Штуцер з різьбою 1/2"
Габарити (ВхШхГ)	64x97x122 мм
Діаметр внутрішнього отвору вхідного штуцера	13 мм
Діаметри отворів трубки Вентурі	3 мм и 6,4 мм
Заглушка регулювального гвинта	Під ключ 13 мм
Гайка штока з ущільненням	Під ключ 12 мм
Матеріал	Сплав алюмінію, латунь
Кількість одиниць, шт	1 шт.
Країна-виробник товару	Україна
Особливості	Для старих газових колонок
