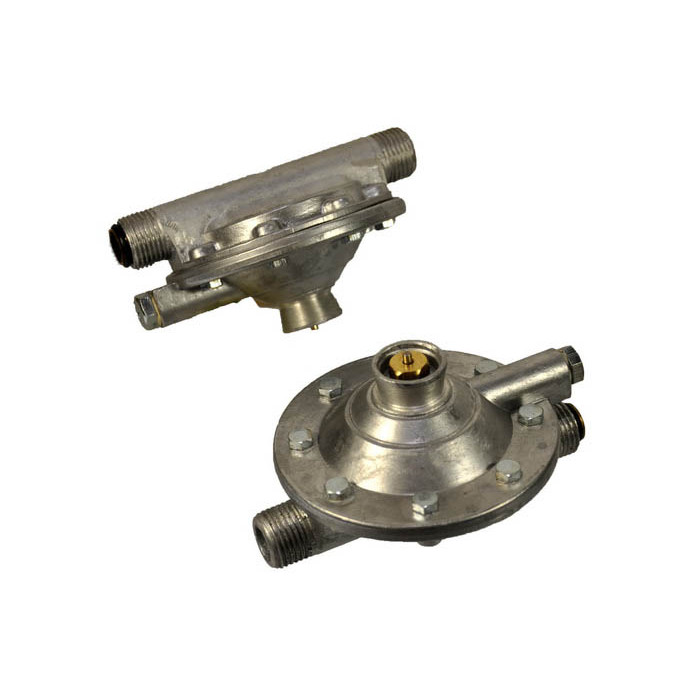

Водяной редуктор к газовой колонке ВПГ
Водяной редуктор к газовой колонке ВПГ
Водяной редуктор к газовой колонке ВПГ

Водяной редуктор к газовой колонке ВПГ

38.0001
526,32 ₴
багато
Количество Цена
3 485,47 ₴
5 444,62 ₴
20 411,94 ₴
Быстрый заказ

Водяний редуктор до газової колонки ВПГ

• подсоединение к системе - штуцер с резьбой 1/2"
• диаметр внутреннего отверстия входного штуцера - 13 мм
• диаметры отверстий трубки Вентури - 3 мм и 6,4 мм
• заглушка регулировочного винта - под ключ 12 мм
• гайка штока - под ключ 12 мм

Водяной блок (редуктор) - устройство в газовой колонке, которое устанавливается непосредственно перед
теплообменником, а его верхняя часть (крышка) соединяется с газовым клапаном при помощи штока.
Соединение с трубопроводом и теплообменником осуществляется при помощи резьбового соединения и
медных труб (возможны и другие варианты).

Принцип работы классического водяного блока основан на разнице давлений в нижней и верхней частях
корпуса, между которыми находится мембрана. При подаче воды в нижней камере создается давление,
превышающее давление в верхней камере. Повышение давления обеспечивает трубка (сопло) Вентури,
встроенная в выходной штуцер. Мембрана поднимается вверх и давит на тарелку штока, который в свою
очередь нажимает на газовый клапан - осуществляется подача газа на основную горелку. При закрытии
крана с горячей водой давление в обеих камерах водяного узла становится одинаковым, мембрана и
шток возвращаются в начальное положение и подача газа перекрывается. В конструкции блока также
задействован шарик-замедлитель. Он частично перекрывает сечение канала между крышкой и
основанием, обеспечивая плавное включение подачи газа на горелку. Регулируется при помощи винта,
спрятанного под заглушкой.

Водяной редуктор - это очень важный элемент конструкции газовой техники. Он не только обеспечивает
автоматическое включение колонки при открытии крана с горячей водой, но предотвращает перегрев
теплообменника из-за недостаточного напора воды в системе.

Главными причинами выхода из строя можно назвать:

- износ мембраны;
- засорение и закисливание штока;
- любая течь в соединениях;
- нарушение целостности корпуса;

Если вовремя не устранить вышеперечисленные причины, то можно и вовсе привести в негодность
водяной редуктор газовой колонки, что скажется на общей работе техники.

Характеристики:

СостояниеНавый
СовместимостьНева, Львов ВПГ
НазначениеДля бойлеров и водонагревателей
ТипРедуктор
Подсоединение к системеШтуцер с резьбой 1/2"
Диаметр внутреннего отверстия входного штуцера13 мм
Диаметры отверстий трубки Вентури3 мм и 6,4 мм
Заглушка регулировочного винтаПод ключ 12 мм
Гайка штока с уплотнениемПод ключ 12 мм
Габариты (ВхШхГ)64x97x122 мм
МатериалСплав алюминия, латунь
Количество единиц, шт1
Страна-производитель товараУкраина
Дополнительные характеристикиДля старых газовых колонок

Нева 3208
Нева 3210
Нева 3208
Нева 3210
Львов ВПГ-18
Львов ВПГ-20
Львов ВПГ-23
Совместимость
Universal
Тип
Для водонагревателей
Страна производитель
Украина
Производитель-бренд
Без бренда
