Фланець (опора барабана) для пральної машини Bosch, Brandt 55X4286, COD.052 (ведучий із планкою)

Фланець (опора барабана) для пральної машини Brandt 55X4286 (EBI COD.052)

• ведучий із планкою
• для пральних машин із вертикальним завантаженням

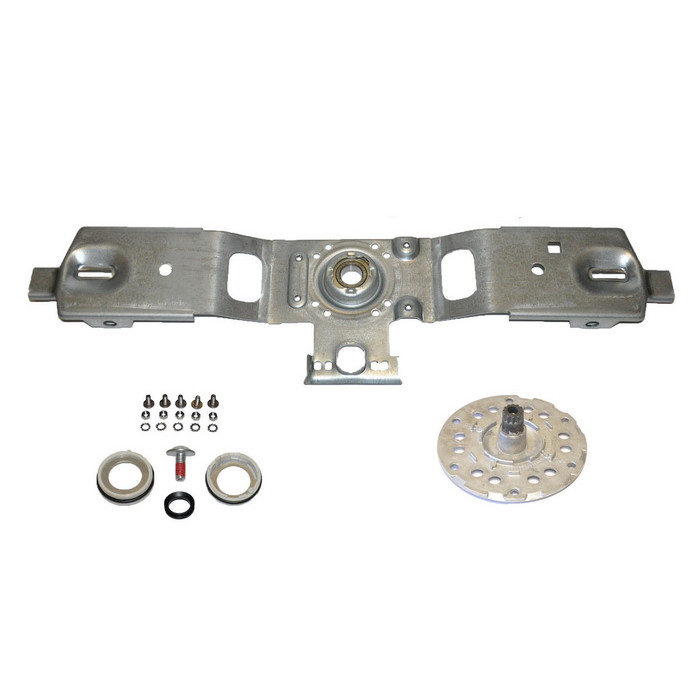

• комплектація представлена на фотографії (1 планка з підшипником 6203ZZ, 1 фланець, 2 дзеркала з
ущільненнями, 1 сальник VA-022, гвинт притискний з різьбою М8, 1 комплект кріплень - упаковка)

• діаметр основи (±1 мм) - 120 мм
• товщина основи - 3,5 мм
• діаметри вала - 22,1-17-16 мм (від основи до закінчення вала)
• висота вала від основи - 36,5 мм
• висота фланця загальна (±1 мм) - 42 мм
• отвір у валу - з різьбою М8, глибина 26,5 мм
• кріплення шківа до фланця - шліцеве з'єднання (12 шліців)
• кріплення фланця до барабана - 6 отворів Ø 6 мм (міжцентрова відстань 103 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.

Характеристики:

Стан	Новий
Призначення	Для пральної машини
Тип	Опора барабана
Діаметр основи (±1 мм)	120 мм
Товщина основи	3,5 мм
Діаметри вала	22,1-17-16 мм (від основи до закінчення вала)
Висота вала від основи	36,5 мм
Висота фланця загальна (±1 мм)	42 мм
Отвір у валу	З різьбою М8, глибина 26,5 мм
Кріплення шківа до фланця	Шліцеве з'єднання (12 шліців)
Кріплення фланця до барабана	6 отворів Ø 6 мм (міжцентрова відстань 103 мм)
Матеріал	Матеріал основи фланця - алюмінієвий сплав, матеріал вала - сталь
Комплектація	1 планка з підшипником 6203ZZ, 1 фланець, 2 дзеркала з ущільненнями, 1 сальник VA-022, гвинт притискний з різьбою М8, 1 комплект кріплень - упаковка
Країна-виробник товару	Італія
Додаткові характеристики	Ведучий із планкою, правий. Для пральних машин із вертикальним завантаженням білизни
