Фланец (опора барабана) для стиральной машины Bosch, Brandt 55X4286, COD.052 (ведущий с планкой)

Фланец (опора барабана) для стиральной машины Brandt 55X4286 (EBI COD.052)

• ведущий с планкой
• для стиральных машин с вертикальной загрузкой

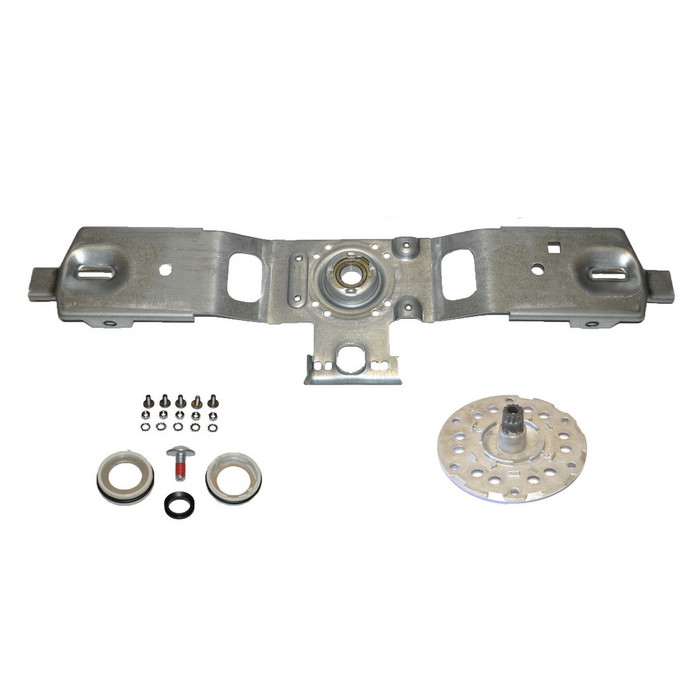

• комплектация представлена на фотографии (1 планка с подшипником 6203ZZ, 1 фланец, 2 зеркала с
уплотнениями, 1 сальник VA-022, винт прижимной с резьбой М8, 1 комплект креплений - упаковка)

• диаметр основания (±1 мм) - 120 мм
• толщина основания - 3,5 мм
• диаметры вала - 22,1-17-16 мм (от основания к окончанию вала)
• высота вала от основания - 36,5 мм
• высота фланца общая (±1 мм) - 42 мм
• отверстие в валу - с резьбой М8, глубина 26,5 мм
• крепление шкива к фланцу - шлицевое соединение (12 шлицев)
• крепление фланца к барабану - 6 отверстий Ø 6 мм (межцентровое расстояние 103 мм)

Фланец стиральной машины крепится к барабану и выполняет функцию полуоси. Имеет одну плоскую круглую
сторону с отверстиями, которая при помощи болтов прижимается к поверхности барабана. Вторая сторона
фланца (вал, полуось) устанавливается в блок-подшипник (суппорт), закрепленный в специальном отверстии
бака. Всегда используются два фланца. Один имеет посадочное место для ременного шкива (ведущий фланец),
второй же поддерживает барабан со другой стороны (ведомый фланец).

При выходе из строя фланец не ремонтируется и заменяется на новый. Использование неисправного фланца
может привести к серьезным поломкам в других узлах и нарушить работу всего устройства.

Характеристики:

Состояние	Новое
Назначение	Для стиральной машины
Тип	Опора барабана
Диаметр основания (±1 мм)	120 мм
Толщина основания	3,5 мм
Диаметры вала	22,1-17-16 мм (от основания к окончанию вала)
Высота вала от основания	36,5 мм
Высота фланца общая (±1 мм)	42 мм
Отверстие в валу	С резьбой М8, глубина 26,5 мм
Крепление шкива к фланцу	Шлицевое соединение (12 шлицев)
Крепление фланца к барабану	6 отверстий Ø 6 мм (межцентровое расстояние 103 мм)
Материал	Материал основания фланца - алюминиевый сплав, материал вала - сталь
Комплектация	1 планка с подшипником 6203ZZ, 1 фланец, 2 зеркала с уплотнениями, 1 сальник VA-022, винт прижимной с резьбой М8, 1 комплект креплений - упаковка
Страна-производитель товара	Италия
Дополнительные характеристики	Ведущий с планкой, правый. Для стиральных машин с вертикальной загрузкой белья
