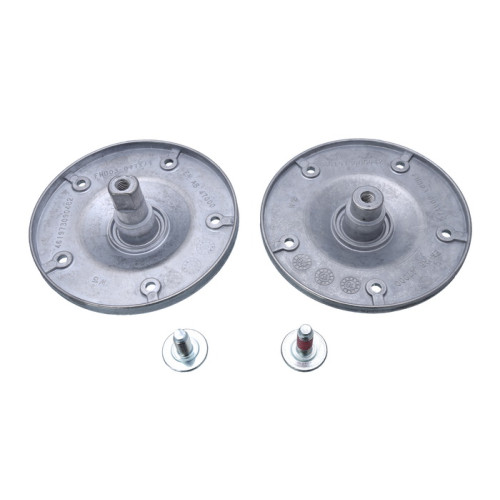

Фланець (опора барабана) для пральної машини Whirlpool 480110100802 (комплект)

Фланець (опора барабана) для пральної машини Whirlpool 480110100802

• для пральних машин із вертикальним завантаженням
• комплект з 2 фланців з алюмінієвого сплава

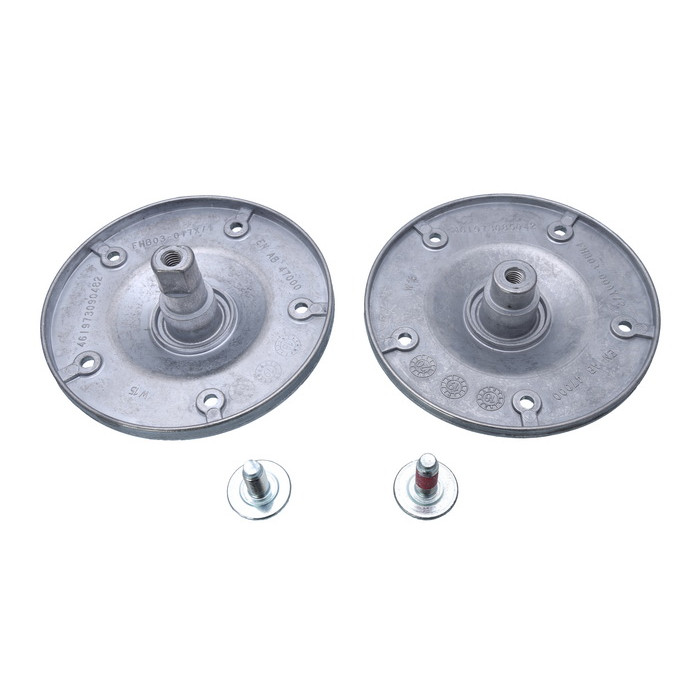

• комплектація представлена на фотографії (2 фланці, 2 притискні болти)

Фланець 1 (лиски)
• діаметр основи (±1 мм) - 117 мм
• товщина листа основи - 2 мм
• діаметри вала - 22-17-16,5х13 мм (від основи до закінчення вала)
• висота вала від основи - 39,7 мм
• висота фланця загальна (±1 мм) - 45 мм
• отвір у валу - з різьбою М8, глибина 26,5 мм
• кріплення шківа до фланця - 16,5х13 (2 лиски)
• кріплення фланця до барабана - 5 отворів Ø 5,1 мм

Фланець 2
• діаметр основи (±1 мм) - 117 мм
• товщина листа основи - 2 мм
• діаметри вала - 22-17 мм (від основи до закінчення вала)
• висота вала від основи - 25,4 мм
• висота фланця загальна (±1 мм) - 31 мм
• отвір у валу - з різьбою М8, глибина 24,4 мм
• кріплення фланця до барабана - 5 отворів Ø 5,1 мм

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.

Характеристики:

Стан	Новий
Сумісність	Whirlpool та інші
Призначення	Для пральної машини
Тип	Опора барабана
Фланець 1 (лиски)
Діаметр основи (±1 мм)	117 мм
Товщина листа основи	2 мм
Діаметри вала	22-17-16,5х13 мм (від основи до закінчення вала)
Висота вала від основи	39,7 мм
Висота фланця загальна (±1 мм)	45 мм
Отвір у валу	З різьбою М8, глибина 26,5 мм
Кріплення шківа до фланця	16,5х13 мм (2 лиски)
Кріплення фланця до барабана	5 отворів Ø 5,1 мм
Фланець 2
Діаметр основи (±1 мм)	117 мм
Товщина листа основи	2 мм
Діаметри вала	22-17 мм (від основи до закінчення вала)
Висота вала від основи	25,4 мм
Висота фланця загальна (±1 мм)	31 мм
Отвір у валу	З різьбою М8, глибина 24,4 мм
Кріплення шківа до фланця	5 отворів Ø 5,1 мм
Матеріал	Матеріал фланців - алюмінієвий сплав, матеріал болтів - сталь
Комплектація	Представлена на фотографії (2 фланці, 2 притискні болти)
Країна-виробник товару	Італія
Додаткові характеристики	Комплект з 2 фланців. Для пральних машин із вертикальним завантаженням білизни
