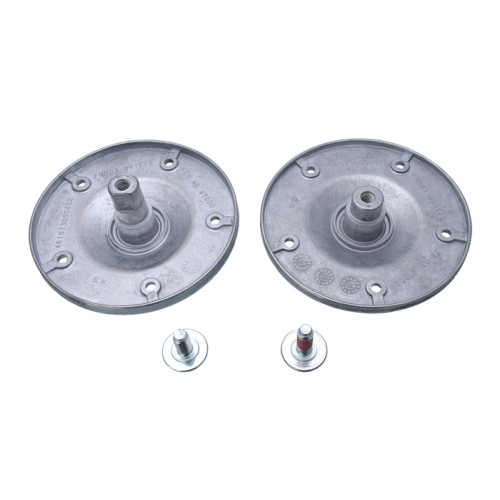

Фланец (опора барабана) для стиральной машины Whirlpool 480110100802 (комплект)

Фланец (опора барабана) для стиральной машины Whirlpool 480110100802

• для стиральных машин с вертикальной загрузкой
• комплект из 2 фланцев из алюминиевого сплава

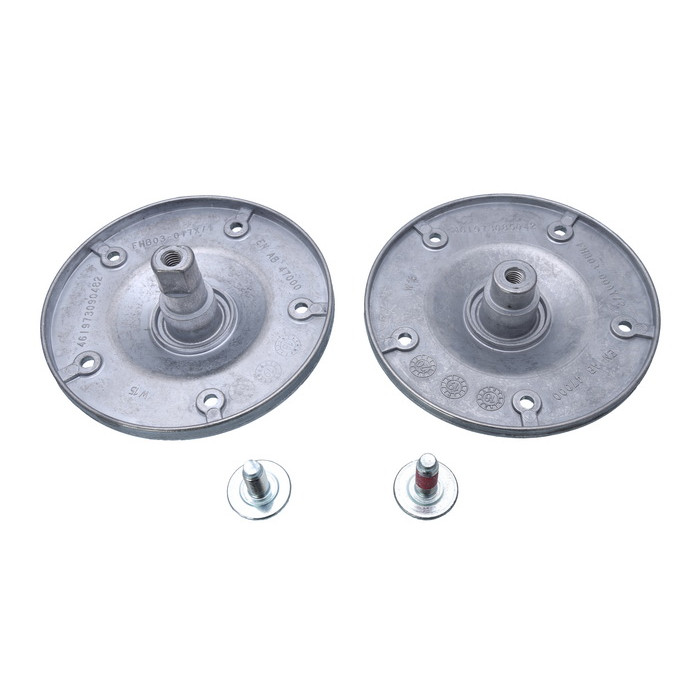

• комплектация представлена на фотографии (2 фланца, 2 прижимных болта)

Фланец 1 (лыски)
• диаметр основания (±1 мм) - 117 мм
• толщина листа основания - 2 мм
• диаметры вала - 22-17-16,5х13 мм (от основания к окончанию вала)
• высота вала от основания - 39,7 мм
• высота фланца общая (±1 мм) - 45 мм
• отверстие в валу - с резьбой М8, глубина 26,5 мм
• крепление шкива к фланцу - 16,5х13 мм (2 лыски)
• крепление фланца к барабану - 5 отверстий Ø 5,1 мм

Фланец 2
• диаметр основания (±1 мм) - 117 мм
• толщина листа основания - 2 мм
• диаметры вала - 22-17 мм (от основания к окончанию вала)
• высота вала от основания - 25,4 мм
• высота фланца общая (±1 мм) - 31 мм
• отверстие в валу - с резьбой М8, глубина 24,4 мм
• крепление фланца к барабану - 5 отверстий Ø 5,1 мм

Фланец стиральной машины крепится к барабану и выполняет функцию полуоси. Имеет одну плоскую круглую
сторону с отверстиями, которая при помощи болтов прижимается к поверхности барабана. Вторая сторона
фланца (вал, полуось) устанавливается в блок-подшипник (суппорт), закрепленный в специальном отверстии
бака. Всегда используются два фланца. Один имеет посадочное место для ременного шкива (ведущий фланец),
второй же поддерживает барабан со другой стороны (ведомый фланец).

При выходе из строя фланец не ремонтируется и заменяется на новый. Использование неисправного фланца
может привести к серьезным поломкам в других узлах и нарушить работу всего устройства.

Характеристики:

Состояние	Новое
Совместимость	Whirlpool и другие
Назначение	Для стиральной машины
Тип	Опора барабана
Фланец 1 (лыски)
Диаметр основания (±1 мм)	117 мм
Толщина листа основания	2 мм
Диаметры вала	22-17-16,5х13 мм (от основания к окончанию вала)
Высота вала от основания	39,7 мм
Высота фланца общая (±1 мм)	45 мм
Отверстие в валу	С резьбой М8, глубина 26,5 мм
Крепление шкива к фланцу	16,5х13 мм (2 лыски)
Крепление фланца к барабану	5 отверстий Ø 5,1 мм
Фланец 2
Диаметр основания (±1 мм)	117 мм
Толщина листа основания	2 мм
Диаметры вала	22-17 мм (от основания к окончанию вала)
Высота вала от основания	25,4 мм
Высота фланца общая (±1 мм)	31 мм
Отверстие в валу	С резьбой М8, глубина 24,4 мм
Крепление фланца к барабану	5 отверстий Ø 5,1 мм
Материал	Материал фланцев - алюминиевый сплав, материал болтов - сталь
Комплектация	Представлена на фотографии (2 фланца, 2 прижимных болта)
Страна-производитель товара	Италия
Дополнительные характеристики	Комплект из 2 фланцев. Для стиральных машин с вертикальной загрузкой белья
