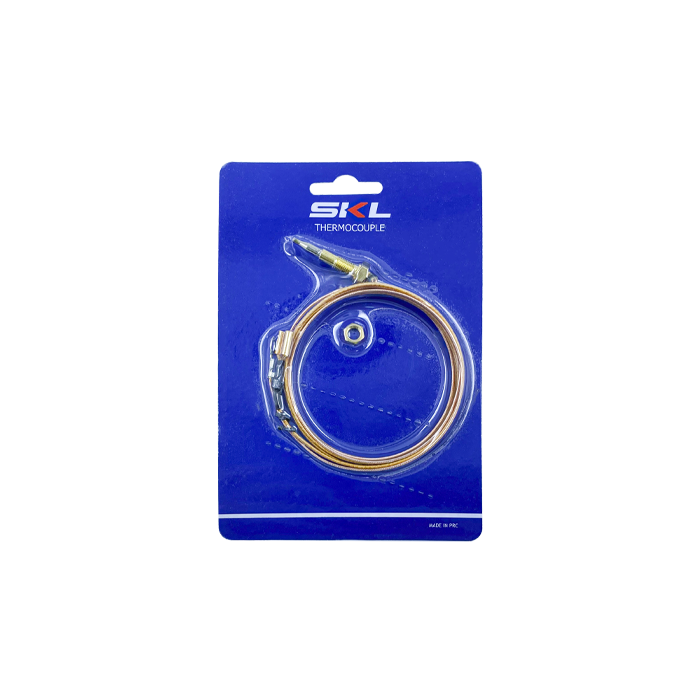

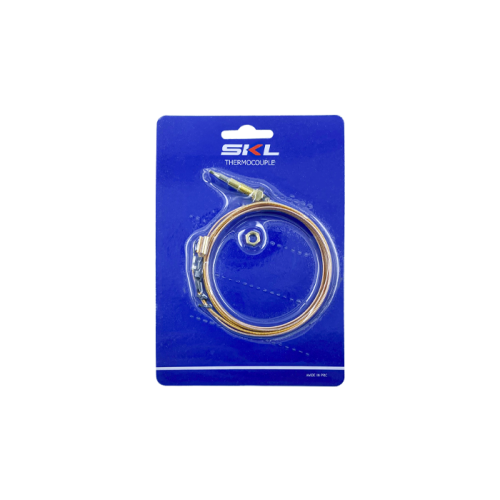

Термопара газ-контроль для газової плити універсальна SKL COK512UN (900 мм), клемма

Термопара газ-контроль для газової плити універсальна SKL COK512UN

• підключення - клема типу "мама" під 7,8 мм, клема кільцевого типу Ø 4,1 мм
• довжина загальна (±20 мм) - 900 мм
• довжина провідників (±20 мм) - 839 мм
• довжина датчика (±0,5 мм) - загальна 37,7 мм (4,5 мм + шестигранник 3,5 мм + 2 мм + різьба 8,5 мм +
19,2 мм)
• розміри робочої частини наконечника - Ø 3,5-1,8 мм, довжина 12 мм
• кріплення датчика - різьба М6х0,75

Практично все сучасне газове обладнання побутового призначення (і промислового, зокрема) має у своїй
конструкції різні датчики. Вони використовуються для контролю та вимірювання, аварійного вимикання та
перемикання режимів під час роботи техніки. Одним із таких датчиків є термопара, яка присутня практично
в кожній газовій колонці, котлі та духовці.

Робота таких датчиків ґрунтується на принципі термоелектричного перетворення. Устрій термопари не є
складним, але при її виготовленні потрібна висока точність, яка необхідна для створення паяного з'єднання
двох металевих елементів із різними фізичними властивостями. Така спайка знаходиться на закінченні
датчика і, якщо її піддати нагріванню, в результаті виникне термоелектричний ефект. Різниця потенціалів у
точці спайки створить термо-ЕРС. Такої ЕРС цілком достатньо для підтримки газового клапана відкритим.
При гасінні полум'я значення ЕРС зменшиться і її не вистачатиме для утримання клапана відкритим. Клапан
закриється, подача газу на запальник припиниться. Встановлюється термопара в ланцюгу послідовно - "реле
теплового захисту-термопара-електромагнітний клапан".

Перевагами використання такого датчика є:

- автоматизація процесу запалення та нагріву
- збільшення безпеки газової техніки
- простота та надійність конструкції
- тривалий термін експлуатації

У разі несправності термопари обладнання працюватиме нестабільно і може зовсім припинити роботу з
неможливістю наступного запуску.

Характеристики:

Стан	Новий
Сумісність	Універсальна
Призначення	Для духових шаф
Тип	Термопара
Підключення	Клема типу "мама" під 7,8 мм, клема кільцевого типу Ø 4,1 мм
Довжина загальна (±20 мм)	900 мм
Довжина провідників (±10 мм)	839 мм
Довжина датчика (±0,5 мм)	Загальна 37,7 мм (4,5 мм + шестигранник 3,5 мм + 2 мм + різьба 8,5 мм + 19,2 мм)
Розміри робочої частини наконечника	Ø 3,5-1,8 мм, довжина 12 мм
Кріплення датчика	Різьба М6х0,75
Комплектація	Термопара - 1 шт.
Країна-виробник товару	Китай
