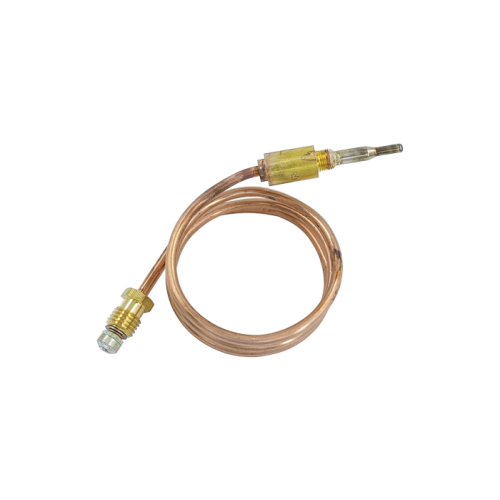

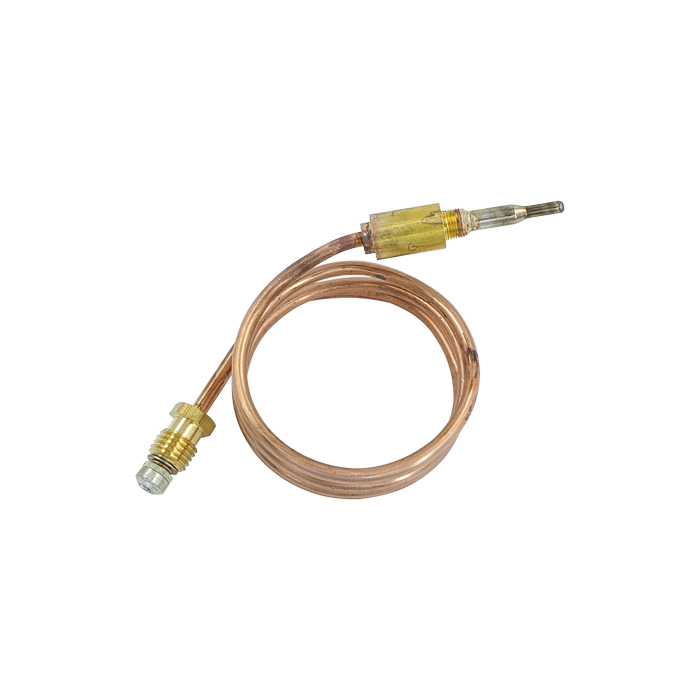

Термопара газ-контроль для газової плити Franke 133.0060.260, 1980283 (500 мм)

Термопара газ-контроль для духовки Franke 133.0060.260, 1980283

• підключення - муфта з різьбою М8х1,0, довжина 11 мм
• довжина загальна (±20 мм) - 500 мм
• довжина провідника (±20 мм) - 430 мм
• довжина датчика (±0,5 мм) - загальна 39 мм (2 мм + кільце-упор 13,5 мм + 23,5 мм)
• розміри робочої частини наконечника - Ø 4-2,5 мм, довжина 19 мм
• діаметр посадки - 6 мм
• кріплення датчика - різьба М6 (дрібний крок)

Практично все сучасне газове обладнання побутового призначення (і промислового, зокрема) має у своїй
конструкції різні датчики. Вони використовуються для контролю та вимірювання, аварійного вимикання та
перемикання режимів під час роботи техніки. Одним із таких датчиків є термопара, яка присутня практично
в кожній газовій колонці, котлі та духовці.

Робота таких датчиків ґрунтується на принципі термоелектричного перетворення. Устрій термопари не є
складним, але при її виготовленні потрібна висока точність, яка необхідна для створення паяного з'єднання
двох металевих елементів із різними фізичними властивостями. Така спайка знаходиться на закінченні
датчика і, якщо її піддати нагріванню, в результаті виникне термоелектричний ефект. Різниця потенціалів у
точці спайки створить термо-ЕРС. Такої ЕРС цілком достатньо для підтримки газового клапана відкритим.
При гасінні полум'я значення ЕРС зменшиться і її не вистачатиме для утримання клапана відкритим. Клапан
закриється, подача газу на запальник припиниться. Встановлюється термопара в ланцюгу послідовно - "реле
теплового захисту-термопара-електромагнітний клапан".

Перевагами використання такого датчика є:

- автоматизація процесу запалення та нагріву
- збільшення безпеки газової техніки
- простота та надійність конструкції
- тривалий термін експлуатації

У разі несправності термопари обладнання працюватиме нестабільно і може зовсім припинити роботу з
неможливістю наступного запуску.

Характеристики:

Стан	Новий
Сумісність	Franke
Призначення	Для духових шаф
Тип	Термопара
Підключення	Муфта з різьбою М8х1,0, довжина 11 мм
Довжина загальна (±20 мм)	500 мм
Довжина провідника (±10 мм)	430 мм
Довжина датчика (±0,5 мм)	Загальна 39 мм (2 мм + кільце-упор 13,5 мм + 23,5 мм)
Розміри робочої частини наконечника	Ø 4-2,5 мм, довжина 19 мм
Діаметр посадки	6 мм
Кріплення датчика	Різьба М6 (дрібний крок)
Комплектація	Термопара - 1 шт.
Країна-виробник товару	Італія
