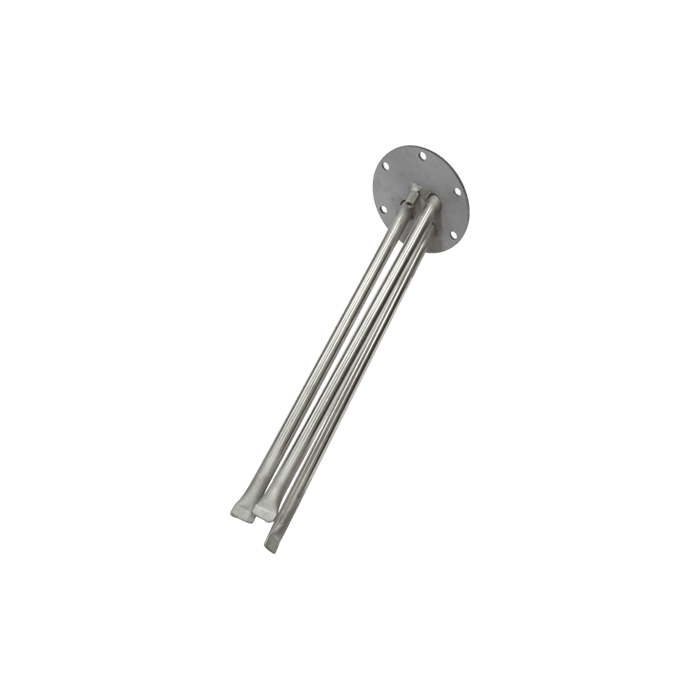

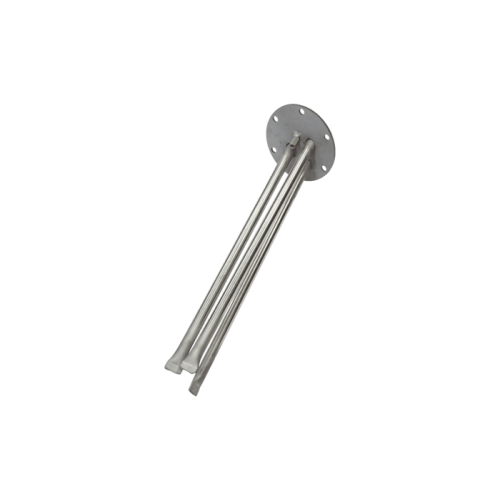

Фланець для бойлера під сухий тен Bosch, D125 мм, L405 мм (суцільна нержавійка)

Фланець під «сухі» тени для бойлера Bosch, Siemens

УВАГА!

Марка сталі, яка була використана для виготовлення основи фланця - технічна нержавіюча сталь 08Х13
(аналог AISI 409). Присутні невеликі сліди корозії. Це зумовлено методом обробки, яка здійснюється
лазерною різкою. Через надвисокі температури в місцях проходу лазерного променя може руйнуватись
оксидна плівка або частково вигоряти легувальні елементи. Але тільки в цих місцях. Тобто краї основи
фланця мають змінені властивості матеріалу товщиною в долі міліметра (корозія внаслідок вигоряння
хрому) і на основній частині матеріалу це не позначається, як і на використанні самого фланцю. Це є
специфікою обробки даної марки сталі та й багатьох інших нержавіючих марок.

• трубки мають невеликий нахил відносно основи фланця
• довжина загальна (±5 мм) - 400/460 мм (з урахуванням нахилу)
• довжина по гільзах (±5 мм) - 405 мм (3 гільзи)
• глибина посадки в бак (±5 мм) - 385 мм (з урахуванням нахилу)
• діаметр фланця (±1 мм) - 125 мм
• діаметр гільзи під тен (х2) - 13 мм (внутрішній)
• діаметр гільзи під термодатчик - 11 мм (внутрішній)
• кріплення фланця - 6 отворів Ø 8,6 мм (міжцентрова відстань 106 мм)
• кріплення анода - отвір із різьбою М6
• матеріал - трубки з нержавіючої сталі, основа з нержавіючої сталі (піскоструменева обробка)

Фланець бойлера - це конструктивний елемент водонагрівача, який служить майданчиком для установки
тенів, анодів, термостатів та термореле. Фланець забезпечує надійність та герметичність з'єднання з
корпусом бойлера, тим самим дозволяючи електричним елементам працювати без зіткнення з водою. Також
не дозволяє воді витікати із бака водонагрівача назовні. Являє собою металеву пластину (найчастіше круглої
форми) з технологічними отворами. На пластині є всі необхідні кріплення інших компонентів бойлера.

Причин виходу з ладу фланця бойлера не так багато. Серед них:

- корозія та руйнування структури пластини при довгостроковій експлуатації
- неправильний монтаж
- встановлення фланця, що не відповідає водонагрівачу

За перших ознак порушення герметичності фланцевого з'єднання рекомендується припинити використання
техніки до заміни на новий виріб.

Характеристики:

Стан	Новий
Призначення	Для бойлерів і водонагрівачів
Тип	Фланець
Довжина загальна (±5 мм)	400/460 мм (з урахуванням нахилу)
Довжина за гільзами (±5 мм)	405 мм, 405 мм, 405 мм (3 гільзи)
Глибина посадки в бак (±5 мм)	385 мм (з урахуванням нахилу)
Діаметр фланця (±1 мм)	125 мм
Діаметр гільзи під тен (х2)	13 мм (внутрішній)
Діаметр гільзи під термодатчик	11 мм (внутрішній)
Кріплення фланця	6 отворів Ø 8,6 мм (міжцентрова відстань 106 мм)
Кріплення анода	Отвір з різьбою М6
Матеріал	Матеріал гільз - нержавіюча сталь, матеріал основи - нержавіюча сталь (піскоструменева обробка)
Кількість одиниць, шт	1
Країна-виробник товару	Україна
Додаткові характеристики	3 трубки під невеликим нахилом відносно основи фланця
