Плата управління для кондиціонера QD-U05PG+, з пультом

Плата керування універсальна для кондиціонера QD-U05PG+ (Whicepart)

УВАГА!

НЕ ВИКОРИСТОВУВАТИ ЦЮ ПЛАТУ УПРАВЛІННЯ З КОНДИЦІОНЕРАМИ ІНВЕРТОРНОГО ТИПУ!

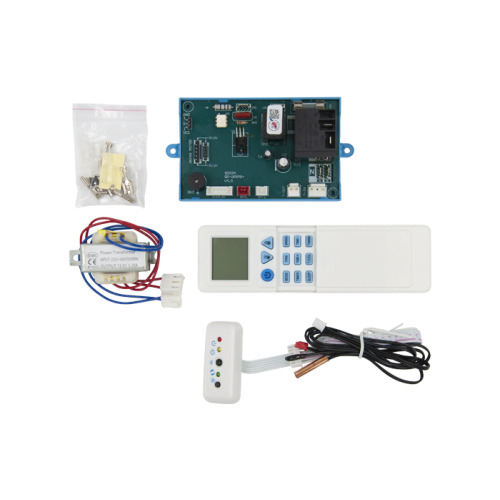

• комплектація - представлена на фотографії
• роз'єми та контакти плати:
N - 2 клеми 6,3 мм
PG, VR, COM, NO - 1 клема 6,3 мм
SWING - 6+6 штирьових контактів
DISPLAY - роз'єм із 6 штирьовими контактами
RMT1, RMT2 - роз'єм із 2 штирьовими контактами
T-OUT - роз'єм із 2 штирьовими контактами
T-IN - роз'єм із 2 штирьовими контактами
GND S VCC - 3 штирьових контакти
• запобіжник у платі - F3AL250V
• реле у платі - SHA-T91 SHA-DC12V-S-A QD NO:30A/240VAC/28VDC
• трансформатор комплектний - Power Transformer INPUT: 220V~240V50/60Hz OUTPUT: 13.5V 0.25A,
підключення - 2 штекери під 2-пінові роз'єми, проводи завдовжки 160 мм
• датчики температури - 2 шт. (для зовнішнього і внутрішнього блоків), довжина проводів 490 мм
• приймач для пульта дистанційного керування - зі штекером на 6 контактів, довжина проводу 350 мм
• пульт - живлення 2 елементи AAA
• комплект клем типу "мама" з ізоляторами - під 6,3 мм
• кріплення - 2 отвори Ø 4 мм (міжцентрова відстань 120 мм)

Плата керування кондиціонером - це електронний модуль, який забезпечує керування та контроль роботи
кондиціонером. Вона є центральним елементом системи керування та здійснює координацію різних
компонентів кондиціонера, таких як компресор, вентилятори, клапани, датчики та інші пристрої.

Керівна плата зазвичай оснащена мікропроцесором або мікроконтролером, який обробляє інформацію від
датчиків та приймає рішення про роботу системи відповідно до заданих параметрів. Вона також забезпечує
комунікацію з користувачем через пульт керування або інтерфейс передньої панелі кондиціонера.

Загалом, плата управління кондиціонером відіграє важливу роль у забезпеченні ефективної та комфортної
роботи системи кондиціювання повітря.

Характеристики:

Стан	Новий
Сумісність	Універсальна
Призначення	Для кондиціонерів
Тип	Блок керування
Роз'єми та контакти плати:
N	2 клеми 6,3 мм
PG, VR, COM, NO	1 клема 6,3 мм
SWING	6+6 штирьових контактів
DISPLAY	Роз'єм із 6 штирьовими контактами
RMT1, RMT2	Роз'єм із 2 штирьовими контактами
T-OUT	Роз'єм із 2 штирьовими контактами
T-IN	Роз'єм із 2 штирьовими контактами
GND S VCC	3 штирьових контакти
Запобіжник у платі	F3AL250V
Реле у платі	SHA-T91 SHA-DC12V-S-A QD NO:30A/240VAC/28VDC
Трансформатор комплектний	Power Transformer INPUT: 220V~240V50/60Hz OUTPUT: 13.5V 0.25A, підключення - 2 штекери під 2-пінові роз'єми, проводи завдовжки 160 мм
Датчики температури	2 шт. (для зовнішнього і внутрішнього блоків), довжина проводів 490 мм
Табло індикації/дисплей	Зі штекером на 6 контактів, довжина проводу 350 мм
Пульт	Живлення 2 елементи AAA
Комплект клем типу "мама" з ізоляторами	Під 6,3 мм
Маркування	QD-U05PG+
Комплектація	Представлена на фотографії
Країна-виробник товару	Китай
Додаткові характеристики	НЕ ВИКОРИСТОВУВАТИ ЦЮ ПЛАТУ УПРАВЛІННЯ З КОНДИЦІОНЕРАМИ ІНВЕРТОРНОГО ТИПУ!
