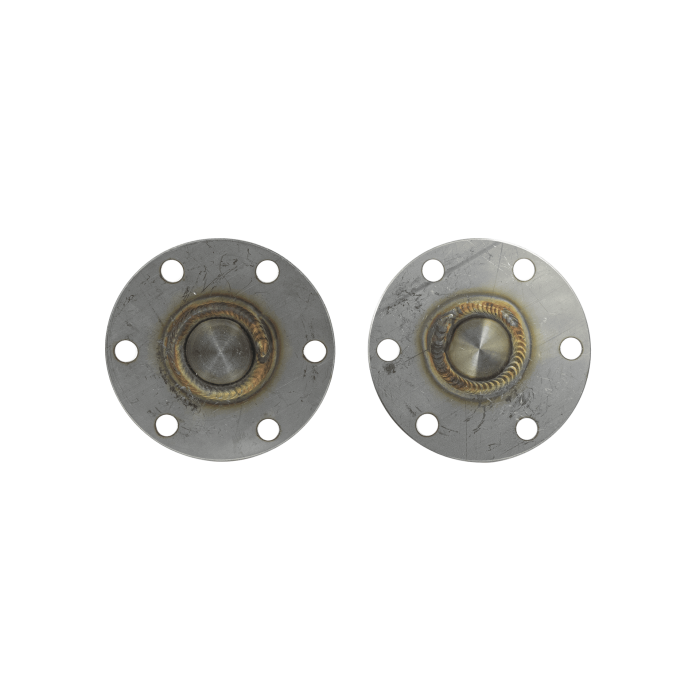

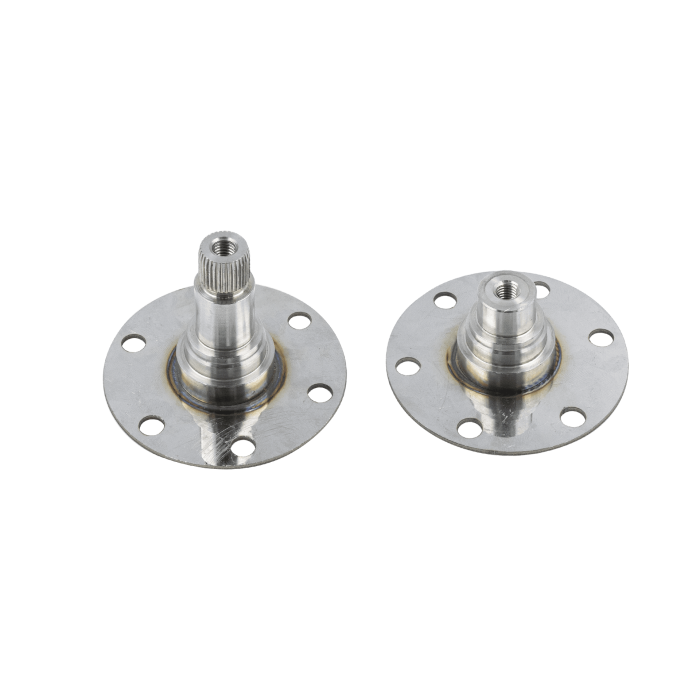

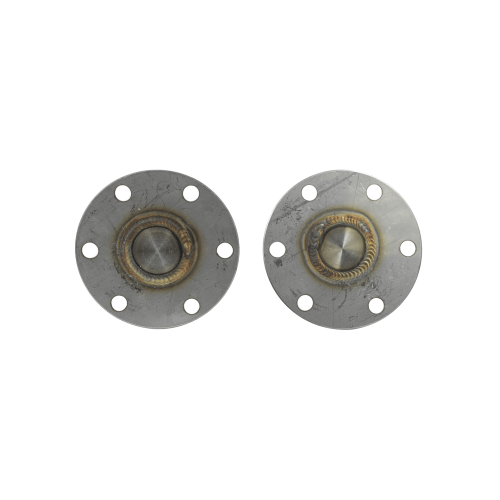

Фланець (опора барабана) для пральної машини Bosch, Siemens WOF2000, шліц (комплект)

Фланець (опора барабана) для пральної машини Bosch, Siemens WOF2000

• для пральних машин із вертикальним завантаженням
• комплект з 2 фланців

Фланець 1 (шліц)
• діаметр основи (±1 мм) - 84,5 мм
• товщина листа основи - 2 мм
• діаметри вала - 34-28-26-20 мм (від основи до закінчення вала)
• висота вала від основи - 60 мм
• висота фланця загальна (±1 мм) - 62 мм
• отвір у валу - з різьбою М8, глибина 27,5 мм
• кріплення шківа до фланця - шліцеве з'єднання (32 шліци)
• кріплення фланця до барабана - 6 отворів Ø 8,2 мм (міжцентрова відстань 70 мм)

Фланець 2
• діаметр основи (±1 мм) - 84,5 мм
• товщина листа основи - 2 мм
• діаметри вала - 34-28-26-20 мм (від основи до закінчення вала)
• висота вала від основи - 33,5 мм
• висота фланця загальна (±1 мм) - 35,5 мм
• отвір у валу - з різьбою М8, глибина 24,5 мм
• кріплення фланця до барабана - 6 отворів Ø 8 мм (міжцентрова відстань 70 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.

Характеристики:

Стан	Новий
Призначення	Для пральної машини
Тип	Опора барабана
Фланець 1 (шліц)
Діаметр основи (±1 мм)	84,5 мм
Товщина листа основи	2 мм
Діаметри вала	34-28-26-20 мм (від основи до закінчення вала)
Висота вала від основи	60 мм
Висота фланця загальна (±1 мм)	62 мм
Отвір у валу	З різьбою М8, глибина 27,5 мм
Кріплення шківа до фланця	Шліцеве з'єднання (32 шліци)
Кріплення фланця до барабана	6 отворів Ø 8,2 мм (міжцентрова відстань 70 мм)
Фланець 2
Діаметр основи (±1 мм)	84,5 мм
Товщина листа основи	2 мм
Діаметри вала	34-28-26-20 мм (від основи до закінчення вала)
Висота вала від основи	33,5 мм
Висота фланця загальна (±1 мм)	35,5 мм
Отвір у валу	З різьбою М8, глибина 24,5 мм
Кріплення шківа до фланця	6 отворів Ø 8 мм (міжцентрова відстань 70 мм)
Матеріал	Нержавіюча сталь
Кількість одиниць, шт	2
Країна-виробник товару	Україна
Додаткові характеристики	Комплект з 2 фланців. Для пральних машин із вертикальним завантаженням білизни
