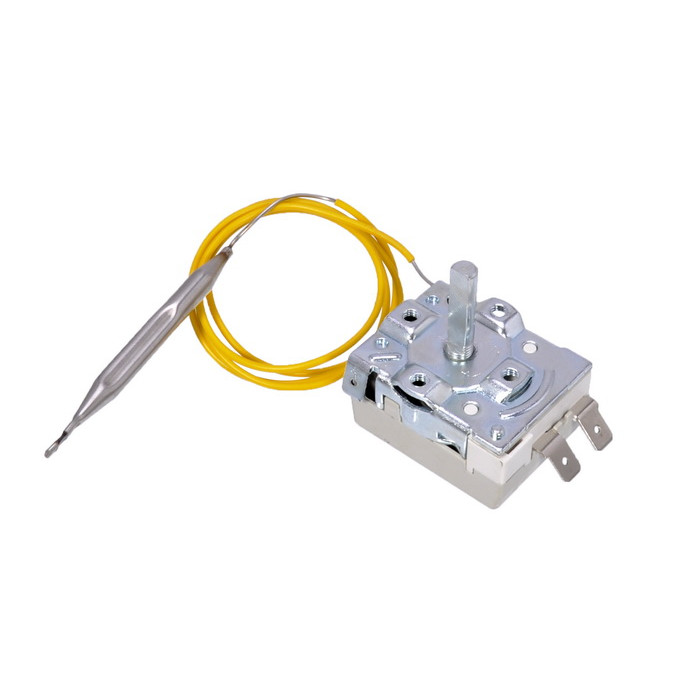

Термостат (терморегулятор) для бойлера, Tecasa NT-122 AVK (7-85°C) 16A

Термостат (терморегулятор) для бойлера, Tecasa NT-122 AVK (7-85°C) 16A

Одним из важных элементов конструкции водонагревательного оборудования является
термостат (терморегулятор), выполняющий функцию термического реле. Он ведет
контроль за температурными режимами, включая и выключая нагревательный элемент
в зависимости от изменения температуры в нагреваемой среде.

Принцип действия основан на изменении давления газа при изменении его температуры.
Конструкция такого прибора имеет сильфон, заполненный вышеуказанным газом,
капиллярную трубку с термобаллоном, пружину, регулирующая ручку, контактную группу,
пластину и собственно сам корпус.

Термобаллон (зонд) на конце капиллярной трубки устанавливается в гильзу, которая непосредственно
соприкасается с нагреваемой средой. Когда температура в емкости снижается, давление в
сильфоне падает и он перестает давить на пластину. Контакты размыкаются, прерывая работу
нагревательного элемента. Обратный процесс происходит следующим образом. При повышении
температуры в емкости давление в сильфоне увеличивается и давит на пластину, контакты замыкаются.
ТЭН восстанавливает работу.

Регулирование температуры осуществляется при помощи ручки регулятора, которая
вращаясь, сжимает и разжимает специальную пружину. Та, в свою очередь, регулирует
давление газа внутри сильфона. Чем меньше сжата пружина, тем меньшее давление
необходимо для осуществления замыкания контактов и наоборот.

Термостат (терморегулятор) - это незамениемое устройство в конструкции водонагревательного
оборудования, так как без него невозможно было бы выдерживать соответствующие режимы
нагрева воды. Такое довольно простое и надежное устройство может бесперебойно
работать многие годы. Но и оно может выйти из строя по ряду причин. Среди них:

- нарушение целостности корпуса сильфона, что снижает необходимое давление;
- выгорание или окисление контактов;
- плохой контакт термобаллона с гильзой

В большинстве случаев выхода из строя терморегулятора бойлера необходима
полная его замена на новый в виду неремонтопригодности.

Характеристики:

Стан	Новий
Сумісність	Універсальний
Призначення	Для бойлерів і водонагрівачів
Тип	Термостат
Струм номінальной напруги	16 А (~220 В/макисмально 400 В)
Діапазон регулювання температури	7-85 °С
Підключення	2 клеми 6,3 мм + клема 6,3 мм (заземлення)
Довжина капіляру (±5 мм)	620 мм
Довжина термобалона	60 мм
Діаметр термобалона	6 мм
Діаметр валу регулятора	6х4,5 мм (лиска - 1 шт.)
Довжина валу регулятора	25 мм
Габарити корпуса (ВхШхГ)	25х36х45 мм
Кріплення	Отвори з різьбою M4, міжосева відстань 28 мм
Країна-виробник товару	Іспанія
