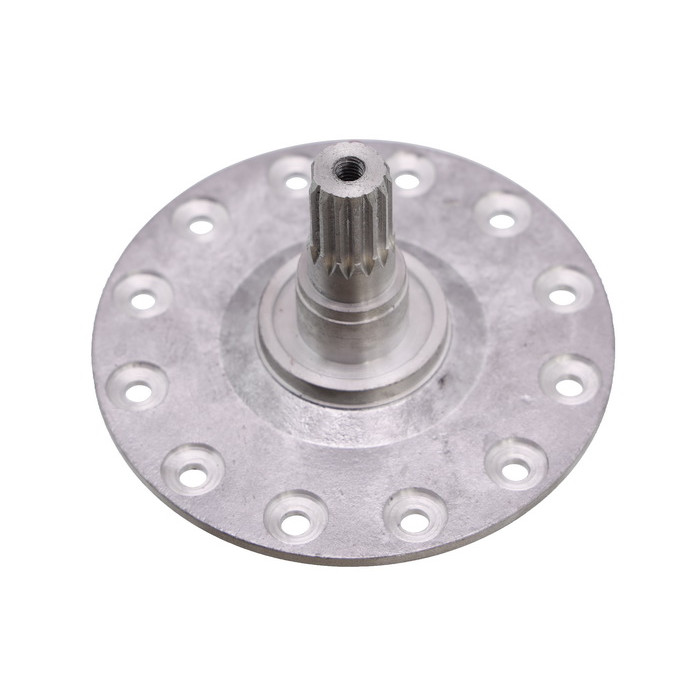

Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0108, шліц (ведучий)

Фланець (опора барабана) для пральної машини Electrolux, Zanussi (0108)

• ведучий
• для пральних машин із вертикальним завантаженням

• діаметр основи (±1 мм) - 104 мм
• товщина основи - 4,3 мм
• діаметри вала - 21,9-20,9-17-15,8 мм (від основи до закінчення вала)
• висота вала від основи - 45,7 мм
• висота фланця загальна (±1 мм) - 55,3 мм
• отвір у валу - з різьбою М6, глибина 36 мм
• кріплення шківа до фланця - шліцеве з'єднання (13 шліців)
• кріплення фланця до барабана - 12 отворів Ø 5 мм (міжцентрова відстань 87,2 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.

Характеристики:

Стан	Новий
Сумісність	Electrolux, Zanussi, AEG та інші
Призначення	Для пральної машини
Тип	Опора барабана
Діаметр основи (±1 мм)	104 мм
Товщина основи	4,3 мм
Діаметри валу	21,9-20,9-17-15,8 мм (від основи до закінчення вала)
Висота валу від основи	45,7 мм
Висота фланця загальна (±1 мм)	55,3 мм
Отвір у валу	З різьбою М6, глибина 36 мм
Кріплення шківа до фланця	Шліцеве з'єднання (13 шліців)
Кріплення фланця до барабана	12 отворів Ø 5 мм (міжцентрова відстань 87,2 мм)
Матеріал	Алюмінієвий сплав
Комплектація	Фланець - 1 шт.
Кількість одиниць, шт	1
Країна-виробник товару	Україна
Додаткові характеристики	Ведучий. Для пральних машин із вертикальним завантаженням білизни
