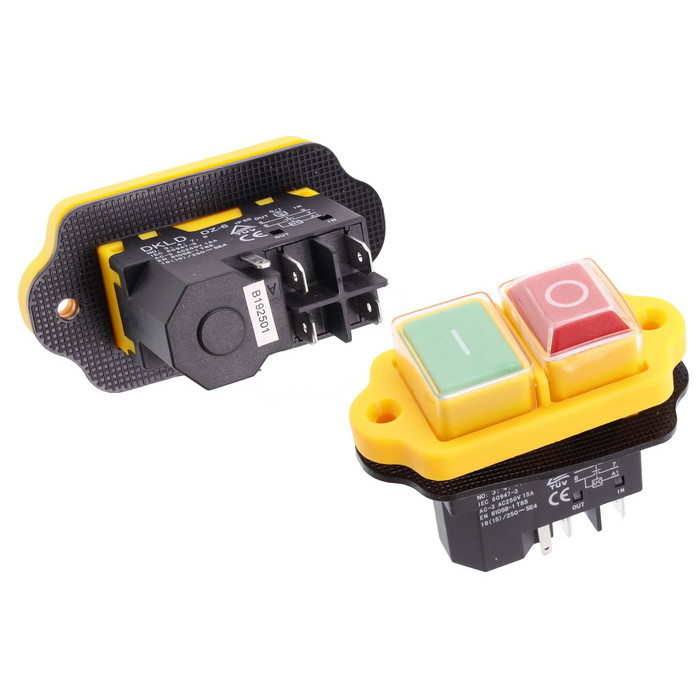

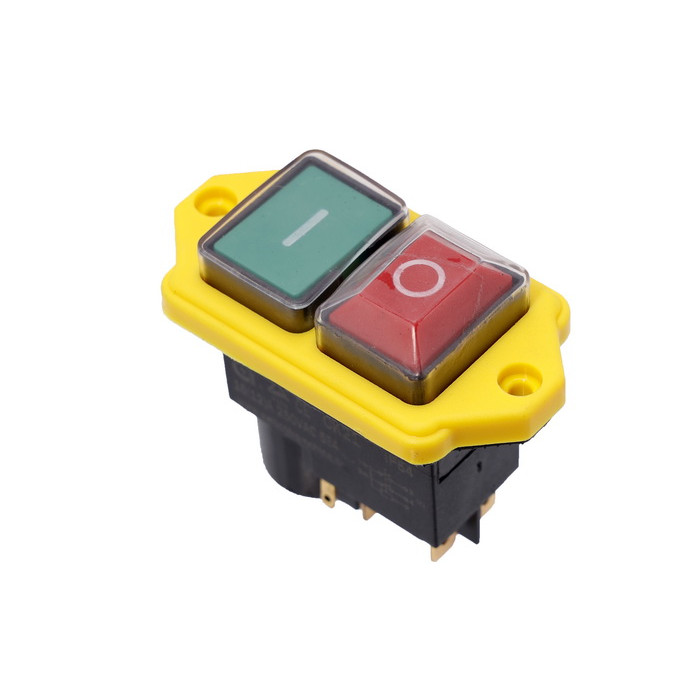

Кнопка для бетономішалки CK21 73х39 мм (5 контактів)

Кнопка для бетономішалки CK21 73х39 мм (5 контактів)

Вимикач кнопковий електромагнітний (кнопка для бетономішалки, верстата, кнопка-пускач)
призначений для використання в конструкціях, де необхідна додаткова безпека
і виключений випадковий запуск обладнання. Тобто, це поєднаний в одному корпусі
магнітний пускач і кнопковий піст. При відключенні живлення, навіть при короткочасному,
електричний ланцюг розривається і відновлюється тільки за допомогою ручного запуску.

Принцип роботи полягає в наступному. У корпусі знаходиться магнітна котушка з нормально
розімкнутими контактами і магнітопроводом, верхня частина якого піднесена за допомогою пружин.
При натисканні на кнопку пуску подається живлення на пускач і струм, що проходить через котушку
створює електромагнітне поле. Рухома частина магнітопроводу притягується і контакти
замикаються, подаючи живлення на навантаження. При вимкненні живлення, електромагнітне поле
котушки пропадає і рухома частина магнітопроводу повертається у початкове положення,
розмикаючи контакти. Живлення на навантаження не подається до чергового ручного запуску.

Такий пристрій може працювати як зі змінною, так і з постійною напругою, виходячи з
зазначеного виробником номіналу. Що до конструктивних особливостей, то можливі
різні удосконалення та компонування.

З описаного вище принципу роботи можна визначити наступні достоїнства цього
пристрою:

- додаткова безпека при роботі з технікою та обладнанням;
- захист ланцюга при стрибках напруги;
- простота конструкції;
- зручність підключення і використання

Причин виходу з ладу небагато. Це:

- окислення або вигорання контактів;
- вихід з ладу самої котушки:
- механічні пошкодження

Для того, щоб обладнання працювало в нормальному і безпечному режимі несправну кнопку
слід своєчасно замінювати.

Характеристики:

Стан	Новий
Сумісність	Універсальна
Призначення	Бетономішалки
Тип	Кнопки
Номінальний струм і напруга	16(12) А, ~125 В/~250 В
Підключення	Клема 6,3 мм - 4 шт., клема 2,8 мм - 1 шт.
Розміри кріпильної пластини	73х39х6 мм
Розміри посадки кнопки (ШхВгГ)	45х23х40 мм
Кріплення	Отвори Ø 7/4 мм - 2 шт.
Міжосьова відстань кріпильних отворів	63 мм
Ступінь захисту	IP54
Матеріал	Матеріал корпусу - пластик
Кількість одиниць, шт	1 шт.
Країна-виробник товару	Китай
Особливості	Можливість під'єднання термодатчика
