Електронний блок керування (контролер) EL974

Електронний блок управління (контролер) EL974

• живлення - 12 В (постійний/змінний струм, ±10%) або 230 B (змінний струм, ±10%) 50/60 Гц
• діапазон вимірювань - -50.0°C...+40°C
• діапазон індикації NTC - -50.0°C...+110°C
• діапазон індикації PTC - -50.0°C...+140°C
• відносна вологість середовища застосування - 10...90% RH (без конденсату)
• аналогові входи - 2 входи NTC або PTC (вибирається параметром)
• цифрові виходи - 3 реле: перше типу SPDT 8(3)А ~250В; друге типу SPST 8(3)А ~250В;
третє типу SPST 5(2)А ~250В
• потужність - 3 ВА
• передня панель 76х35 мм, глибина посадки 60 мм
• посадка - 71х29 мм

Із інструкції до виробу:

Електронний контроллер Whicepart EL-974 призначений для вентиляційних холодильних установок
середньої або низької температури (-45...+10°С). Має вхід під два температурних датчика РТС
або NTC і три вихідні реле для управління компрессором, вентилятором і розморозкою, також
передбачений порт TTL для використання карточки копіювання для швидкого програмування
пристроїв. Тривалість циклів розморожування визначається як заданими часовими інтервалами,
так і після досягнення датчиком на випарнику заданого значення. Зчитуване датчиком значення
відображається на 3-цифровому дисплеї (зі знаком мінус).

Характеристики:

Стан	Новий
Сумісність	Універсальний
Призначення	Для холодильників
Тип	Модулі
Живлення	12 В (постійний/змінний струм, ±10%) або 230 B (змінний струм, ±10%) 50/60 Гц
Клеми	Гвинтові затиски під кабель перерізом до 2,5 мм²
Цифрові виходи	3 реле: перше типу SPDT 8(3)А ~250В; друге типу SPST 8(3)А ~250В; третє типу SPST 5(2)А ~250В
Аналогові входи	2 входи NTC або PTC (вибирається параметром)
Діапазон вимірювань	-50.0°C ... +140 °C
Діапазон індикації NTC	-50.0°C ... +110 °C
Діапазон індикації PTC	-50.0°C ... +140 °C
Потужність	3 ВА
Відносна вологість середовища застосування	10...90% RH (без конденсату)
Матеріал	Пластик PC+ABS UL94 V-0, полікарбонатне скло, термопластичні кнопки
Розміри	Передня панель 76х35 мм, глибина посадки 60 мм, посадка - 71х29 мм

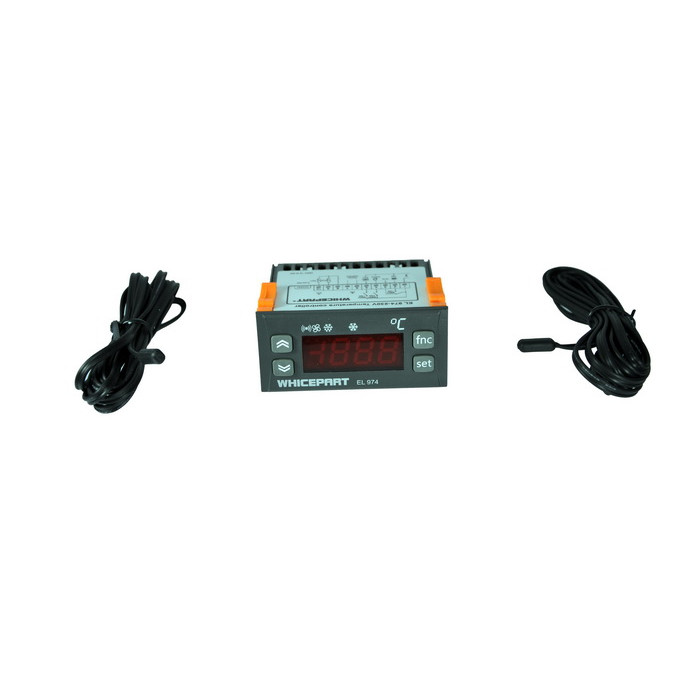

Комплектація	Контролер - 1 шт., датчик температури (довжина дроту 2 м) - 2 шт., інструкція - 1 шт.
Країна-виробник товару	Китай
