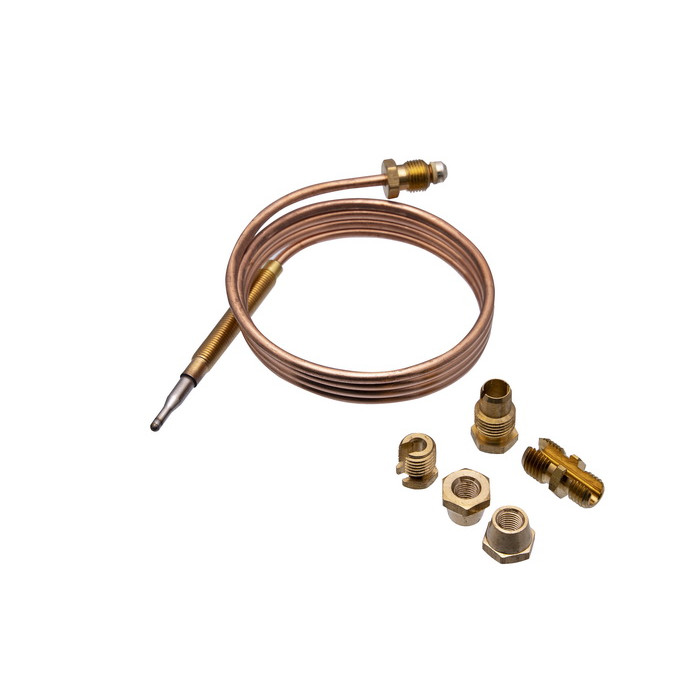

Термопара газ-контроль для газової плити універсальна (600 мм)

Термопара газ-контроль для газової плити універсальна

• у комплекті 2 гайки та 3 перехідники з різьбами М9х1,0, М10х1,0, М8х1,0+М10х1,0
• підключення - муфта з різьбою ---, довжина 11 мм
• довжина термопари загальна (±10 мм) - 600 мм
• довжина провідників (±10 мм) - 520 мм
• довжина датчика загальна - 61 мм
• різьбова частина - М6х0,75, довжина 35 мм
• розміри робочої частини наконечника - Ø 4 та 2,5 мм, довжина 16,5 мм

Практично все сучасне газове обладнання побутового призначення (і промислового, зокрема) має у своїй
конструкції різні датчики. Вони використовуються для контролю та вимірювання, аварійного вимикання та
перемикання режимів під час роботи техніки. Одним із таких датчиків є термопара, яка присутня практично
в кожній газовій колонці, котлі та духовці.

Робота таких датчиків ґрунтується на принципі термоелектричного перетворення. Устрій термопари не є
складним, але при її виготовленні потрібна висока точність, яка необхідна для створення паяного з'єднання
двох металевих елементів із різними фізичними властивостями. Така спайка знаходиться на закінченні
датчика і, якщо її піддати нагріванню, в результаті виникне термоелектричний ефект. Різниця потенціалів у
точці спайки створить термо-ЕРС. Такої ЕРС цілком достатньо для підтримки газового клапана відкритим.
При гасінні полум'я значення ЕРС зменшиться і її не вистачатиме для утримання клапана відкритим. Клапан
закриється, подача газу на запальник припиниться. Встановлюється термопара в ланцюгу послідовно - "реле
теплового захисту-термопара-електромагнітний клапан".

Перевагами використання такого датчика є:

- автоматизація процесу запалення та нагріву
- збільшення безпеки газової техніки
- простота та надійність конструкції
- тривалий термін експлуатації

У разі несправності термопари обладнання працюватиме нестабільно і може зовсім припинити роботу з
неможливістю наступного запуску.

Характеристики:

Стан	Новий
Сумісність	Honeywel, Etna, Junkers, Baso, Robertshaw
Призначення	Для духових шаф
Тип	Термопара
Підключення	Муфта з різьбою ---, довжина 11 мм
Довжина загальна (±20 мм)	600 мм
Довжина провідників (±10 мм)	520 мм
Довжина датчика загальна	61 мм
Різьбова частина	М6х0,75, довжина 35 мм
Розміри робочої частини наконечника	Ø 4 та 2,5 мм, довжина 16,5 мм
Комплектація	Термопара з провідниками - 1 шт., гайка - 2 шт., перехідник - 3 шт.
Країна-виробник товару	Китай
Додаткові характеристики	В комплекті 2 гайки та 3 перехідники з різьбами М9х1,0, М10х1,0, М8х1,0+М10х1,0
