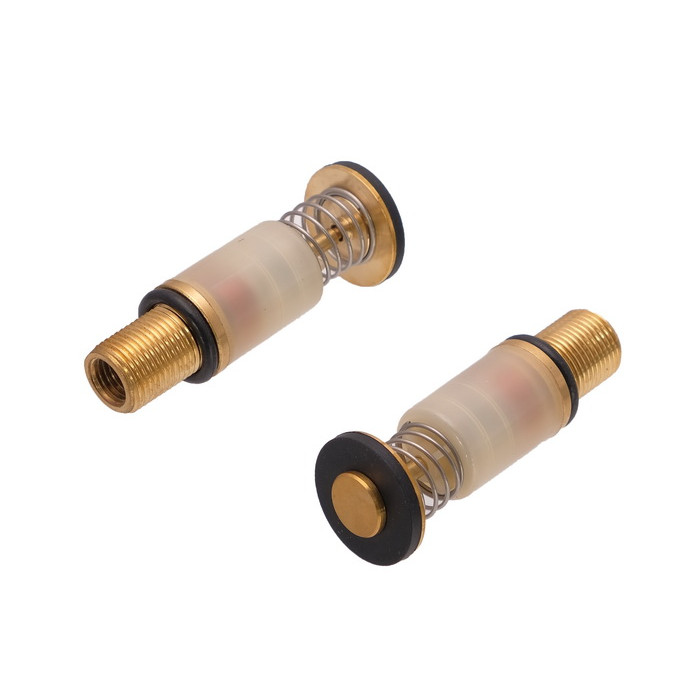

Електромагнітний клапан для автоматики Арбат-11

Електромагнітний клапан для автоматики Арбат-11

Електромагнітний газовий клапан - це електромеханічний пристрій, який регулює
подачу газу як в нормальному, так і в аварійному режимі. Застосовується у різних
конструктивних виконаннях блоків автоматики газових котлів, колонок, конвекторів та ін.

Робота клапана заснована на принципі автоматичного спрацьовування в аварійних ситуаціях.
При включенні котла здійснюється запалювання пілотного пальника. Рукоятка керування
натискається до упору разом з кнопкою п'єзорозпалу і клапан примусово відкривається,
здійснюючи подачу газу до запальника. Полум'я запальника нагріває наконечник термопари,
яка під'єднана до електромагнітного клапану і утворюється термоелектричний ефект -
термо-ЕДС. Величини такої ЕДС достатньо для утримання клапана у відкритому положенні.
В аварійних ситуаціях при раптовому відключенні газу або загасанні полум'я запального або
основного пальника нагрів термопари припиняється, ЕДС знижується і клапан перекриває
подачу газу. Також до такого клапана підключається датчик тяги, який включений в ланцюг
термопари. При зміні умов у топковій камері спрацьовує реле датчика тяги, ланцюг термопари
розривається і клапан також закриває подачу газу.

Електромагнітний клапан газової автоматики є важливим елементом конструкції, який
забезпечуює належну безпеку, надійність і стабільність роботи газового обладнання.

Основними причинами несправності газового клапана можна назвати:

- вихід з ладу плунжера або пружини;
- порушення контакту з ланцюгом термопари;
- обрив живлення на котушку;
- природний знос деталей клапана

Будучи в більшості випадків неремонтопридатною деталлю замінюється на новий.

Характеристики:

Стан	Новий
Сумісність	Арбат-11
Призначення	Для котлів
Тип	Клапан
Довжина з нестиснутою пружиною	55 мм
Довжина зі стиснутою пружиною	49 мм
Підключення термопари	Отвір з різьбою М8х1,0
Кріплення клапану	Різьба М12х1,0
Діаметр запірного механізму	20 мм
Кількість одиниць, шт	1 шт.
Країна-виробник товару	Китай
