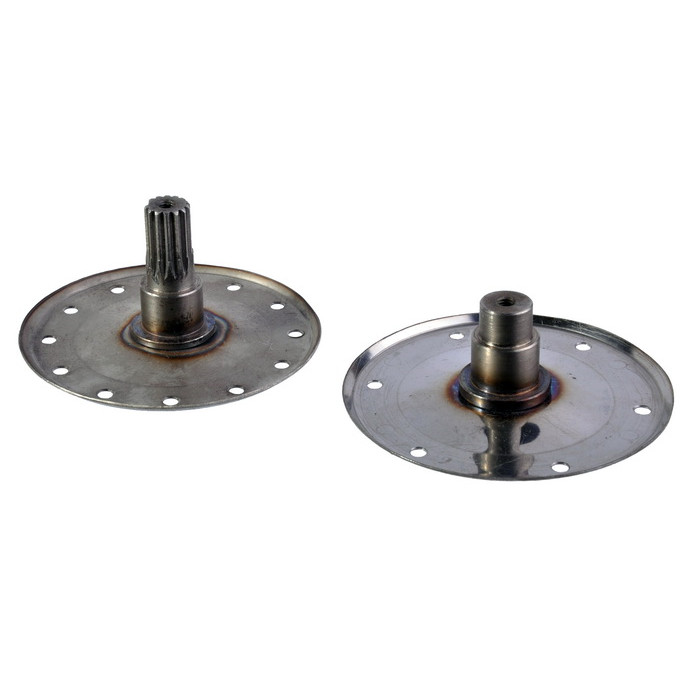

Фланець (опора барабана) для пральної машини Electrolux, Zanussi 0104, шліц (комплект)

Фланець (опора барабана) для пральної машини Electrolux, Zanussi (0104)

• для пральних машин із вертикальним завантаженням
• комплект з 2 фланців

Фланець 1 (шліц)
• діаметр основи (±1 мм) - 104 мм
• товщина листа основи - 1,5 мм
• діаметри вала - 29,5-21,8-17-16 мм (від основи до закінчення вала)
• висота вала від основи - 50 мм
• висота фланця загальна (±1 мм) - 57 мм
• отвір у валу - з різьбою М6, глибина 21 мм
• кріплення шківа до фланця - шліцеве з'єднання (13 шліців)
• кріплення фланця до барабана - 12 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)

Фланець 2
• діаметр основи (±1 мм) - 104 мм
• товщина листа основи - 1,5 мм
• діаметри вала - 29,5-21,8-17 мм (від основи до закінчення вала)
• висота вала від основи - 30 мм
• висота фланця загальна (±1 мм) - 36,6 мм
• отвір у валу - з різьбою М6, глибина 21 мм
• кріплення фланця до барабана - 6 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)

Фланець пральної машини кріпиться до барабана та виконує функцію півосі. Має одну плоску круглу сторону
з отворами, яка за допомогою болтів притискається до поверхні барабана. Друга сторона фланця (вал, півось)
встановлюється в блок-підшипник (супорт), закріплений у спеціальному отворі бака. Завжди
використовуються два фланці. Один має посадкове місце для пасового шківа (ведучий фланець), другий же
підтримує барабан з іншого боку (ведений фланець).

У разі виходу з ладу фланець не ремонтується і замінюється на новий. Використання несправного фланця
може призвести до серйозних поломок в інших вузлах і порушити роботу всього пристрою.

Характеристики:

Стан	Новий
Сумісність	Electrolux, Zanussi, AEG та інші
Призначення	Для пральної машини
Тип	Опора барабана
Фланець 1 (шліц)
Діаметр основи (±1 мм)	104 мм
Товщина листа основи	1,5 мм
Діаметри вала	29,5-21,8-17-16 мм (від основи до закінчення вала)
Висота вала від основи	50 мм
Висота фланця загальна (±1 мм)	57 мм
Отвір у валу	З різьбою М6, глибина 21 мм
Кріплення шківа до фланця	Шліцеве з'єднання (13 шліців)
Кріплення фланця до барабана	12 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)
Фланець 2
Діаметр основи (±1 мм)	104 мм
Товщина листа основи	1,5 мм
Діаметри вала	29,5-21,8-17 мм (від основи до закінчення вала)
Висота вала від основи	30 мм
Висота фланця загальна (±1 мм)	36,6 мм
Отвір у валу	З різьбою М6, глибина 21 мм
Кріплення шківа до фланця	6 отворів Ø 5,3 мм (міжцентрова відстань 88 мм)
Матеріал	Нержавіюча сталь
Кількість одиниць, шт	2
Країна-виробник товару	Україна
Додаткові характеристики	Комплект з 2 фланців. Для пральних машин із вертикальним завантаженням білизни
