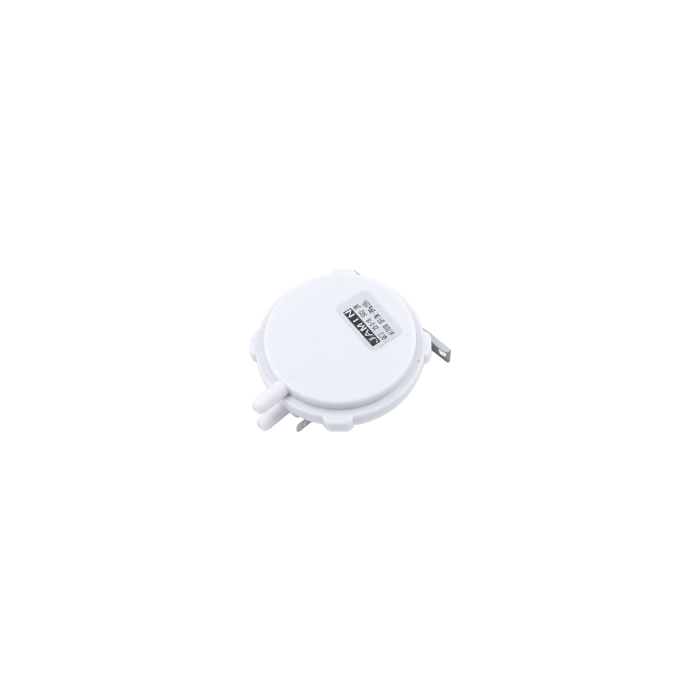

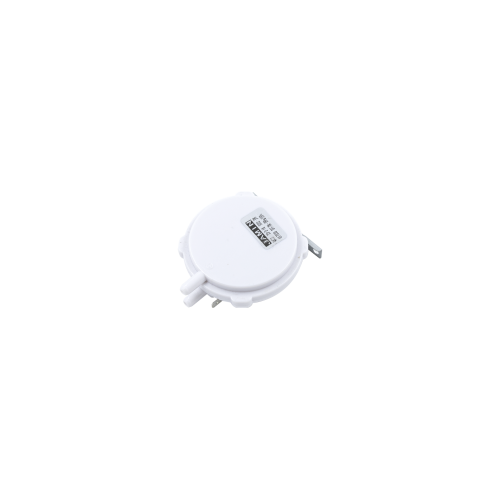

Реле давления дыма (прессостат) Jamin, 10 мбар

Реле давления дыма (прессостат) Jamin

• электрические характеристики - 0,1 А, 48 В (постоянный ток)

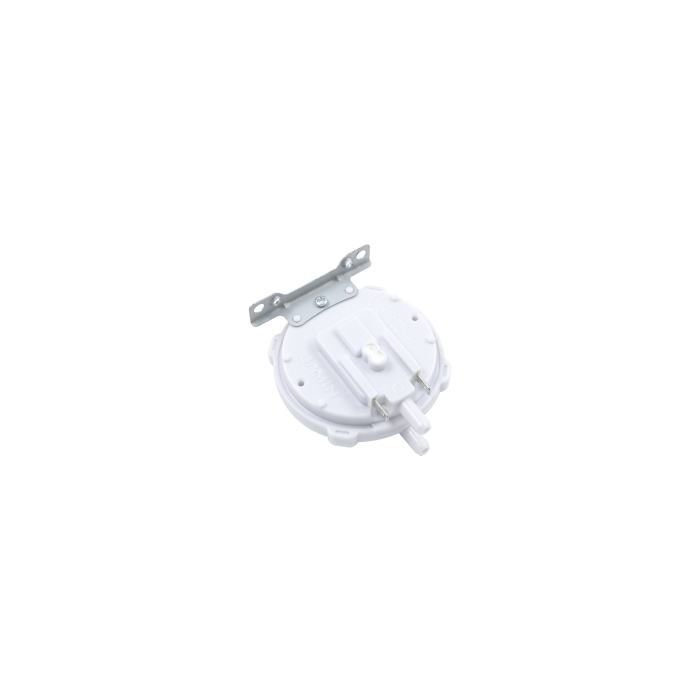

• крепление - крепежная планка с отверстиями Ø 4,5 мм и 3,5 мм (межцентровое расстояние 48 и 34 мм)
• регулируемое давление - 10 мбар максимально
• спецификации давления - 39/55 Па
• подключение - 2 клеммы 4,8 мм
• размеры патрубков - Ø 6,5/3,5 мм (внешний/внутренний)

Практически каждый бытовой газовый котел оснащается определенным количеством датчиков, которые
регулируют, контролируют и защищают работу техники. Очень важную роль здесь играет дифференциальное
реле давления дыма (прессостат), которое срабатывает под влиянием тяги дымового потока, создаваемой
системой вентилятора. Представляет собой корпус с установленной внутри чувствительной мембраной и
микропереключателем, который может быть как с наружным, так и с внутренним монтажом.
Микропереключатель имеет три контакта для работы в нормальном и аварийном режимах.

При нормальном режиме работы газового котла мембрана прессостата находится в рабочем состоянии и цепь
замыкается через одну из конфигураций контактов. При нарушении режима работы оборудования, когда
дымовой поток меняет свои характеристики, мембрана меняет свое положение. Конфигурация контактов
меняется - цепь нормального режима размыкается и осуществляется переключение на цепь аварийного
включения, которая подает питание на систему автоматической блокировки.

Наличие такого датчика в системе газового оборудования обеспечивает эффективный контроль температуры,
слежение за уровнем давления дыма и контроль за образованием конденсата. Все это повышает
эффективность работы системы и ее безопасность в целом.

Причинами выхода из строя дифференциального реле давления газового котла могут быть:

- утрата эластичности мембраны
- окисление контактов микропереключателя
- нарушение герметичности соединений

При нестабильной работе реле или при полном выходе его из строя, газовое оборудование также будет
работать нестабильно или вообще перестанет запускаться.

Характеристики:

Состояние	Новое
Совместимость	Универсальное
Назначение	Для котлов
Тип	Реле
Электрические характеристики	0,1 А, 48 В (постоянный ток)
Регулируемое давление	Макс. 10 мбар
Подключение	Клемма 4,8 мм - 2 шт.
Диаметр для подключения трубопровода	6,5/3,5 мм (внешний/внутренний)
Габариты	28х68х79 мм
Крепление	Отверстия Ø 4,5 мм и 3,5 мм (межцентровое расстояние 48 и 34 мм)
Материал	Металл, пластик
Количество единиц, шт	1
Страна-производитель товара	Китай
Дополнительные характеристики	Спецификации давления 39/55 Па
