Плата управления для кондиционера QD53M, с пультом

Плата управления универсальная для кондиционера QD53M (Whicepart)

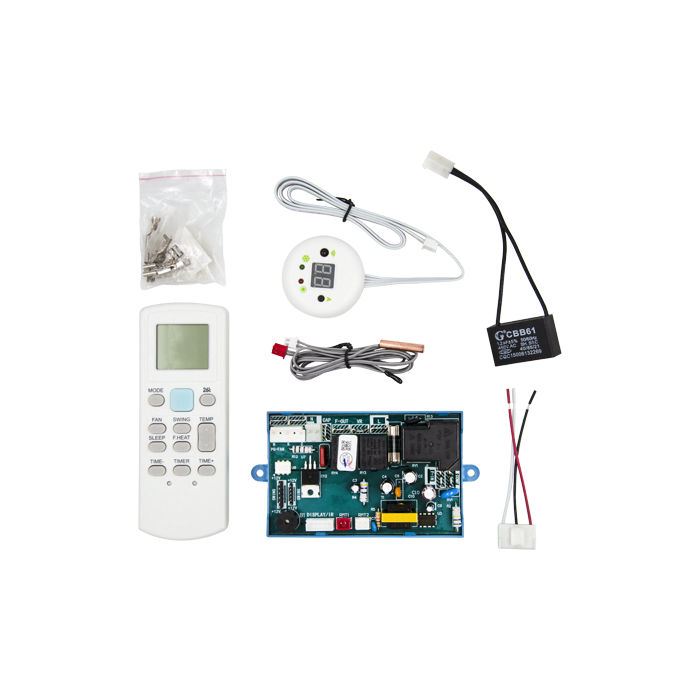

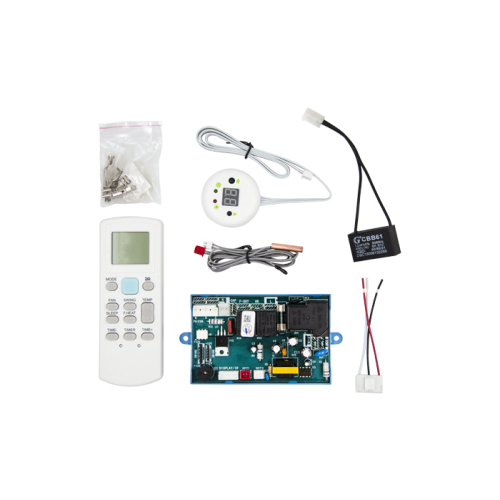

• комплектация - представлена на фотографии
• разъемы и контакты платы:
N - 2 клеммы 6,3 мм
CAP, F-OUT, VR, L, COMP, F-IN - 1 клемма 6,3 мм
SWING - 6+6 штыревых контактов
DISPLAY/IR - разъем с 5 штыревыми контактами
RMT1, RMT2 - разъем с 2 штыревыми контактами
Starting capacitor - 2 контакта штыревых
N K C - 3 штыревых контакта
• предохранитель в плате - F3A250V
• реле в плате - SHA-T90 12VDC-S-A QD NO:30A 240VAC 250VAC
• трансформатор в плате - QD-BYQ017
• датчики температуры - 2 шт. (для наружного и внутреннего блоков), длина проводов 495 мм
• приемник для пульта дистанционного управления - со штекером на 5 контактов, длина провода 590 мм
• пульт - питание 2 элемента AAA
• комплект клемм типа "мама" с изоляторами - под 6,3 мм
• конденсатор - CBB61 1,2 µF ±5% 50/60 Hz 450 V.AC 40/85/21
• провод двигателя вентилятора - 3 провода под пайку
• крепление - 2 отверстия Ø 4 мм (межцентровое расстояние 120 мм)

Плата управления кондиционером - это электронный модуль, который обеспечивает управление и контроль
работы кондиционером. Она является центральным элементом системы управления и осуществляет координацию
различных компонентов кондиционера, таких как компрессор, вентиляторы, клапаны, датчики и другие устройства.

Управляющая плата обычно оснащена микропроцессором или микроконтроллером, который обрабатывает
информацию от датчиков и принимает решения о работе системы в соответствии с заданными параметрами.
Она также обеспечивает коммуникацию с пользователем через пульт управления или интерфейс на передней
панели кондиционера.

В целом, плата управления кондиционером играет важную роль в обеспечении эффективной и комфортной
работы системы кондиционирования воздуха.

Характеристики:

Состояние	Новое
Совместимость	Универсальная
Назначение	Для кондиционеров
Тип	Блок управления
Разъемы и контакты платы:
N	2 клеммы 6,3 мм
CAP, F-OUT, VR, L, COMP, F-IN	1 клемма 6,3 мм
SWING	6+6 штыревых контактов
DISPLAY/IR	Разъем с 5 штыревыми контактами
RMT1, RMT2	Разъем с 2 штыревыми контактами
Starting capacitor	2 штыревых контакта
N K C	3 контакта штыревых
Предохранитель в плате	F3A250V
Реле в плате	SHA-T90 12VDC-S-A QD NO:30A 240VAC 250VAC
Датчики температуры	2 шт. (для наружного и внутреннего блоков), длина проводов 495 мм
Приемник для пульта дистанционного управления	Со штекреом на 5 контактов, длина провода 590 мм
Пульт	Питание 2 элемента AAA
Комплект клемм типа "мама" с изоляторами	Под 6,3 мм
Конденсатор	CBB61 1,2 µF ±5% 50/60 Hz 450 V.AC 40/85/21
Провод двигателя вентилятора	3 провода под пайку
Маркировка	QD53M
Комплектация	Представлена на фотографии
Страна-производитель товара	Китай
