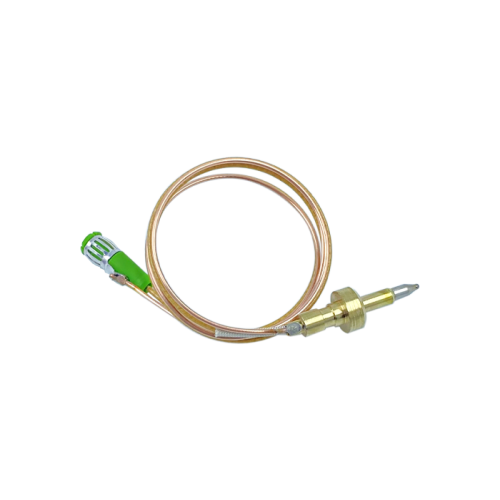

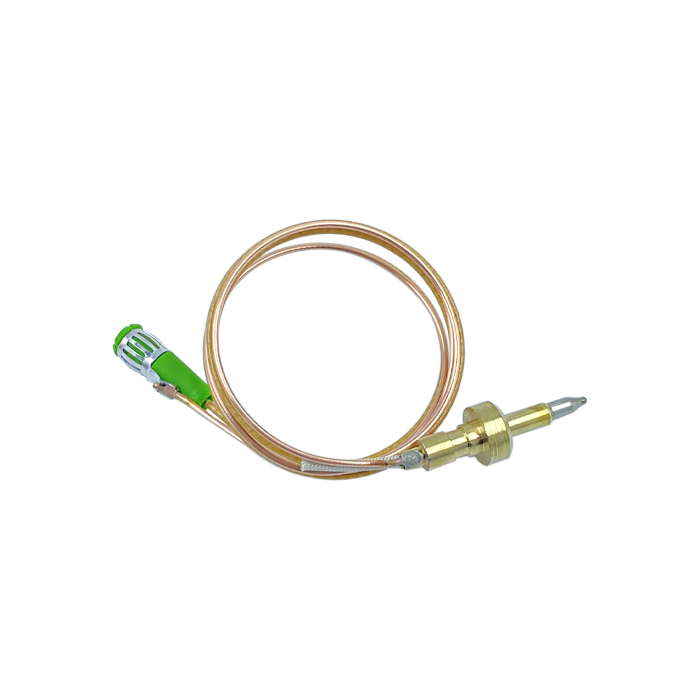

Термопара газ-контроль для газовой плиты Whirlpool 480121103647, C00546476 (520 мм)

Термопара газ-контроль для духовки Whirlpool 480121103647, C00546476

• подключение - разъем типа "тюльпан"
• длина общая (±20 мм) - 520 мм
• длина проводников (±20 мм) - 470 мм
• длина датчика (±0,5 мм) - общая 36,8 мм (4 мм + 5 мм + паз 3 мм + 2,8 мм + кольцо-упор 5 мм + 9 мм + 8 мм)
• размеры рабочей части наконечника - Ø 3,5-1,7 мм, длина 8 мм
• диаметр посадки - 6 мм
• размер паза - Ø 5 мм, ширина 3 мм

Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является термопара,
которая есть практически в каждой газовой колонке, котле и духовке.

Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для создания
паяного соединения двух металлических элементов с разными физическими свойствами. Такая спайка
находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет термоэлектрический
эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне достаточно для
поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится и ее не будет
хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник прекратится.
Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-электромагнитный
клапан".

Преимуществами использования такого датчика являются:

- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации

В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.

Характеристики:

Состояние	Новое
Совместимость	Whirlpool, Bauknecht, Indesit и другие
Назначение	Для духовых шкафов
Тип	Термопара
Подключение	Разъем типа "тюльпан"
Длина общая (±20 мм)	520 мм
Длина проводников (±10 мм)	470 мм
Длина датчика (±0,5 мм)	Общая 36,8 мм (4 мм + 5 мм + паз 3 мм + 2,8 мм + кольцо-упор 5 мм + 9 мм + 8 мм)
Размеры рабочей части наконечника	Ø 3,5-1,7 мм, длина 8 мм
Диаметр посадки	6 мм
Размер паза	Ø 5 мм, ширина 3 мм
Комплектация	Термопара - 1 шт.
Количество единиц, шт	1
Страна-производитель товара	Италия
