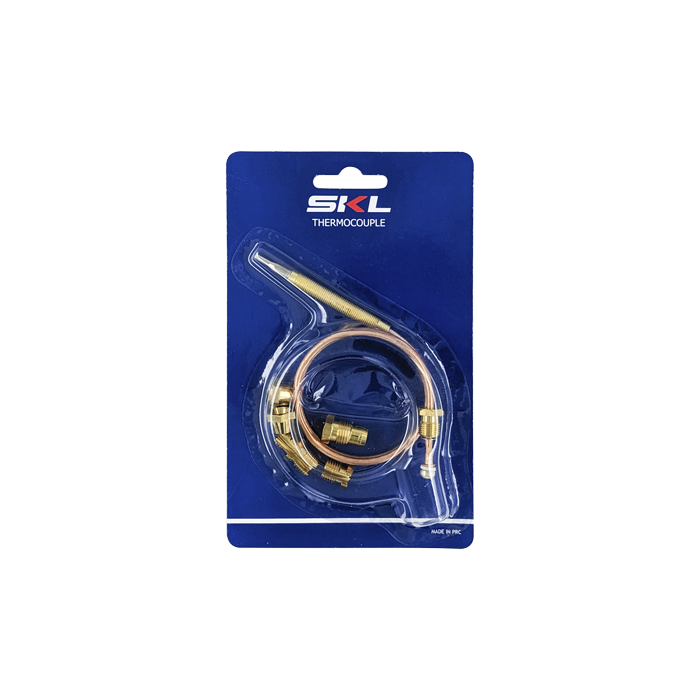

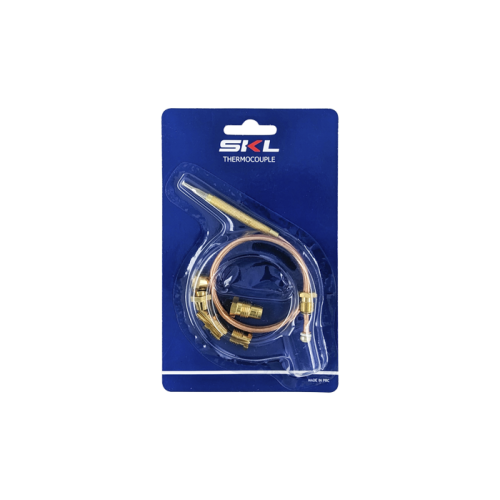

Термопара газ-контроль для газовой плиты универсальная SKL COK504UN (450 мм)

Термопара газ-контроль для духовки универсальная SKL COK504UN

• комплект креплений - муфта 1 (разрезная, наружная М10х1,0-М8х1,0, длина 19,3 мм), муфта 2 (разрезная,
наружная М9х1,0, длина 11,2 мм), муфта 3 (наружная М10х1,0, длина 17,5 мм), гайка 1, 2 М6х0,75 (длина
8,6 мм)
• подключение - муфта с резьбой Ø 8,5 мм, длина 11 мм
• длина общая (±20 мм) - 450 мм
• длина проводника (±20 мм) - 372 мм
• длина датчика (±0,5 мм) - общая 61 мм (5 мм + резьба 37 мм + 3 мм + 16 мм)
• размеры рабочей части наконечника - Ø 4-2,5 мм, длина 16 мм
• диаметр посадки - 6 мм
• крепление датчика - резьба М6х0,75

Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является термопара,
которая есть практически в каждой газовой колонке, котле и духовке.

Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для создания
паяного соединения двух металлических элементов с разными физическими свойствами. Такая спайка
находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет термоэлектрический
эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне достаточно для
поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится и ее не будет
хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник прекратится.
Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-электромагнитный
клапан".

Преимуществами использования такого датчика являются:

- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации

В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.

Характеристики:

Состояние	Новое
Совместимость	Универсальная
Назначение	Для духовых шкафов
Тип	Термопара
Подключение	Муфта с резьбой Ø 8,5 мм, длина 11 мм
Длина общая (±20 мм)	450 мм
Длина проводника (±10 мм)	372 мм
Длина датчика (±0,5 мм)	Общая 61 мм (5 мм + резьба 37 мм + 3 мм + 16 мм)
Размеры рабочей части наконечника	Ø 4-2,5 мм, длина 16 мм
Диаметр посадки	6 мм
Крепление датчика	Резьба М6х0,75
Комплектация	Представлена на фотографии
Страна-производитель товара	Китай
Дополнительные характеристики	Муфта 1 (разрезная, наружная М10х1,0-М8х1,0, длина 19,3 мм), муфта 2 (разрезная, наружная М9х1,0, длина 11,2 мм), муфта 3 (наружная М10х1,0, длина 17,5 мм), гайка 1, 2 М6х0,75 (длина 8,6 мм)
