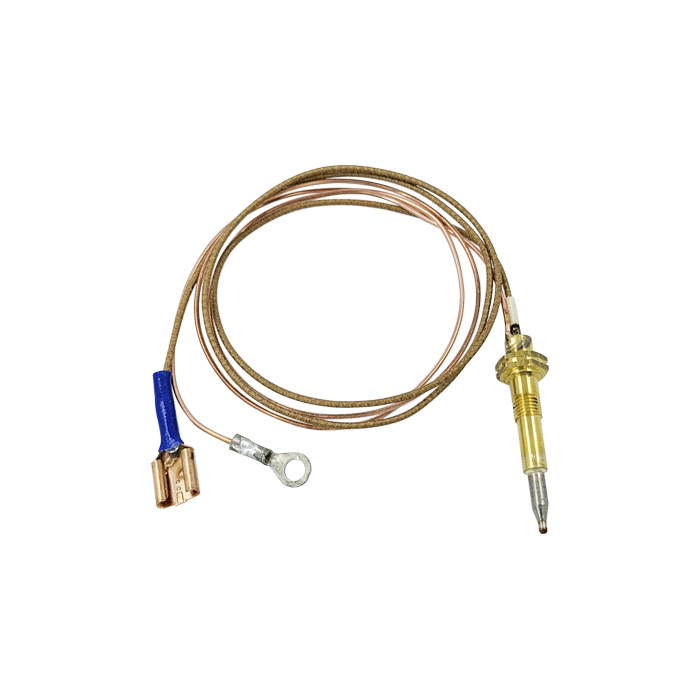

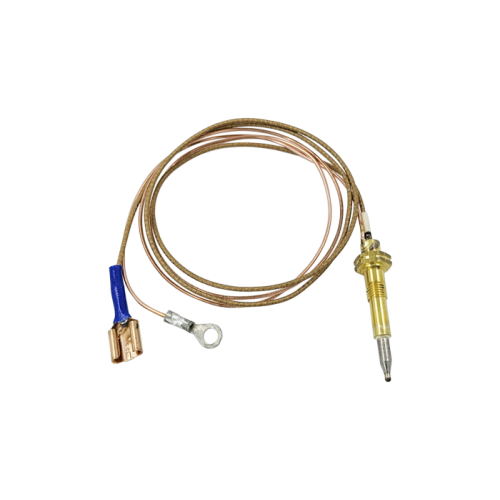

Термопара газ-контроль для газовой плиты Franke 133.0042.040, 1981557 (600 мм)

Термопара газ-контроль для духовки Franke 133.0042.040, 1981557

• подключение - клемма типа "мама" под 7,8 мм, клемма кольцевого типа Ø 4,3 мм
• длина общая (±20 мм) - 600 мм
• длина проводников (±20 мм) - 525 мм
• длина датчика (±0,5 мм) - общая 42,8 мм (5 мм + шестигранник 4,3 мм + 33,5 мм)
• размеры рабочей части наконечника - Ø 3,5 мм, длина 12,6 мм
• диаметр посадки - 6 мм
• крепление датчика - резьба М6х0,75

Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является
термопара, которая есть практически в каждой газовой колонке, котле и духовке.

Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для
создания паяного соединения двух металлических элементов с разными физическими свойствами.
Такая спайка находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет
термоэлектрический эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне
достаточно для поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится
и ее не будет хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник
прекратится. Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-
электромагнитный клапан".

Преимуществами использования такого датчика являются:

- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации

В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.

Характеристики:

Состояние	Новое
Совместимость	Franke
Назначение	Для духовых шкафов
Тип	Термопара
Подключение	Клемма типа "мама" под 7,8 мм, клемма кольцевого типа Ø 4,3 мм
Длина общая (±20 мм)	600 мм
Длина проводников (±10 мм)	525 мм
Длина датчика (±0,5 мм)	Общая 42,8 мм (5 мм + шестигранник 4,3 мм + 33,5 мм)
Размеры рабочей части наконечника	Ø 3,5 мм, длина 12,6 мм
Диаметр посадки	6 мм
Крепление датчика	Резьба М6х0,75
Комплектация	Термопара - 1 шт.
Страна-производитель товара	Италия
