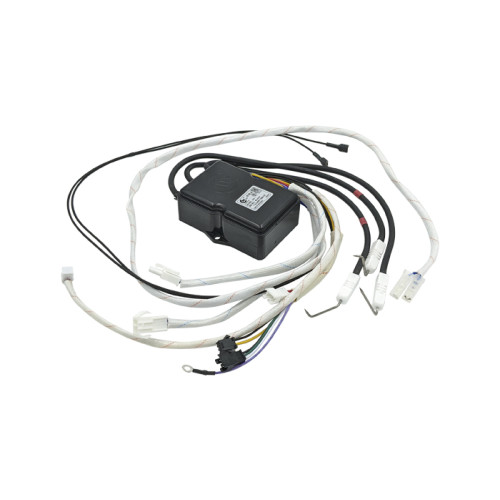

Блок управления и розжига для колонки, №6, BW-QK002T

Блок управления и розжига для колонки №6 (BW-QK002T)

Внимание!

Перед покупкой внимательно сравните каждый элемент подключения, параметры и размеры установки.
Блоки розжига и управления большинства колонок конструктивно похожи, но есть нюансы, на которые
необходимо обратить внимание!

• питание ~220 В - разъем (2 контакта), длина провода 240 мм (±5 мм)
• вентилятор - разъем (2 контакта), длина провода 270 мм (±5 мм)
• термостат - 2 провода с клеммами типа "мама" под 6,3 мм, длина 780 мм (±5 мм)
• реле давления воздуха - 2 провода с клеммами типа "мама" под 4,8 мм, длина 930 мм (±5 мм)
• лампочка индикации - длина провода 410 мм (±5 мм)
• микропереключатель - разъем (2 контакта), длина провода 230 мм (±5 мм)
• дисплей - разъем (2 контакта), длина провода 270 мм (±5 мм)
• заземление ("масса") - под болт М4, длина провода 310 мм (±5 мм)
• электромагнитный клапан - разъем (3 контакта), длина провода 280 мм (±5 мм)

• электрод розжига (HV1, HV2) - длина с проводом общая 350 мм (±5 мм)
• электрод ионизации (S) - длина с проводом общая 350 мм (±5 мм)
• длина наконечника электрода - 31 мм (S), 26 мм (HV1, HV2)

• размеры корпуса (±2 мм) - 62х91х34 мм
• крепление - 2 отверстия с межцентровым расстоянием 62 мм

Блок управления и розжига отвечает за управление генерацией искр, подачу питания на электромагнитные
катушки, контролирует наличие пламени и включение горелки при расходе воды. Плата управления газовой
колонкой сконструирована в пластиковом корпусе. Электронные компоненты в нем залиты силиконом для
влаго-химической защиты. Такая защитная конструкция сводит на нет осуществление ремонта и замену
комплектных компонентов этой платы. Поэтому в большинстве случаев требует полной замены.

Характеристики:

Состояние	Новое
Совместимость	Wanjiale, Midea, Haier, Sakura, Vantage, Qitian, Striker, Omori, Chuangte, Kangbao, Rongsheng, Zhigo и другие
Назначение	Для газовой колонки
Тип	Модуль
Тип блока	Электронный
Питание	~220 В, разъем (2 контакта), длина провода 240 мм (±5 мм)
Вентилятор	Разъем (2 контакта), длина провода 270 мм (±5 мм)
Термостат	2 провода с клеммами типа "мама" под 6,3 мм, длина 780 мм (±5 мм)
Реле давления воздуха	2 провода с клеммами типа "мама" под 4,8 мм, длина 930 мм (±5 мм)
Лампочка индикации	Длина провода 410 мм (±5 мм)
Микропереключатель	Разъем (2 контакта), длина провода 230 мм (±5 мм)
Дисплей	Разъем (2 контакта), длина провода 270 мм (±5 мм)
Заземление ("масса")	Под болт М4, длина провода 310 мм (±5 мм)
Электромагнитный клапан	Разъем (3 контакта), длина провода 280 мм (±5 мм)
Электрод розжига (HV1, HV2)	Длина с проводом общая 350 мм (±5 мм)
Электрод ионизации (S)	Длина с проводом общая 350 мм (±5 мм)
Длина наконечника электрода	31 мм (S), 26 мм (HV1, HV2)
Размеры корпуса (±2 мм)	62х91х34 мм
Крепление	2 отверстия с межцентровым расстоянием 62 мм
Страна-производитель товара	Китай
