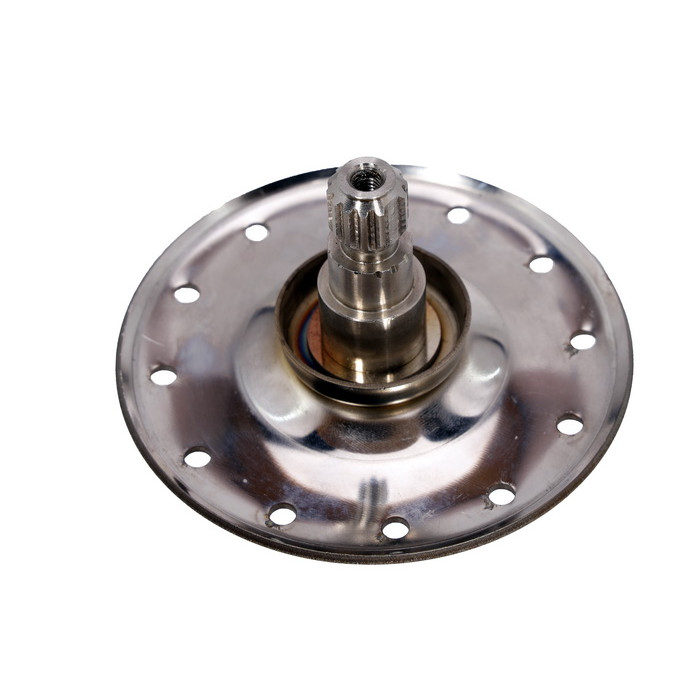

Фланец (опора барабана) для стиральной машины Electrolux, Zanussi 0112, шлиц (ведущий)

Фланец (опора барабана) для стиральной машины Electrolux, Zanussi (0112)

• ведущий
• для стиральных машин с вертикальной загрузкой

• диаметр основания (±1 мм) - 107 мм
• толщина листа основания - 2,3 мм
• диаметры вала - 28-21,9-17-15,8 мм (от основания к окончанию вала)
• высота вала от основания - 47 мм
• высота фланца общая (±1 мм) - 57,3 мм
• отверстие в валу - с резьбой М6, глубина 26,7 мм
• крепление шкива к фланцу - шлицевое соединение (13 шлицев)
• крепление фланца к барабану - 12 отверстий Ø 5 мм (межцентровое расстояние 87,7 мм)

Фланец стиральной машины крепится к барабану и выполняет функцию полуоси. Имеет одну плоскую круглую
сторону с отверстиями, которая при помощи болтов прижимается к поверхности барабана. Вторая сторона
фланца (вал, полуось) устанавливается в блок-подшипник (суппорт), закрепленный в специальном отверстии
бака. Всегда используются два фланца. Один имеет посадочное место для ременного шкива (ведущий фланец),
второй же поддерживает барабан со другой стороны (ведомый фланец).

При выходе из строя фланец не ремонтируется и заменяется на новый. Использование неисправного фланца
может привести к серьезным поломкам в других узлах и нарушить работу всего устройства.

Характеристики:

Состояние	Новое
Совместимость	Electrolux, Zanussi, AEG и другие
Назначение	Для стиральной машины
Тип	Опора барабана
Диаметр основания (±1 мм)	107 мм
Толщина основания	2,3 мм
Диаметры вала	28-21,9-17-15,8 мм (от основания к окончанию вала)
Высота вала от основания	47 мм
Высота фланца общая (±1 мм)	57,3 мм
Отверстие в валу	С резьбой М6, глубина 26,7 мм
Крепление шкива к фланцу	Шлицевое соединение (13 шлицев)
Крепление фланца к барабану	12 отверстий Ø 5 мм (межцентровое расстояние 87,7 мм)
Материал	Нержавеющая сталь
Комплектация	Фланец - 1 шт.
Количество единиц, шт	1
Страна-производитель товара	Украина
Дополнительные характеристики	Ведущий. Для стиральных машин с вертикальной загрузкой белья
