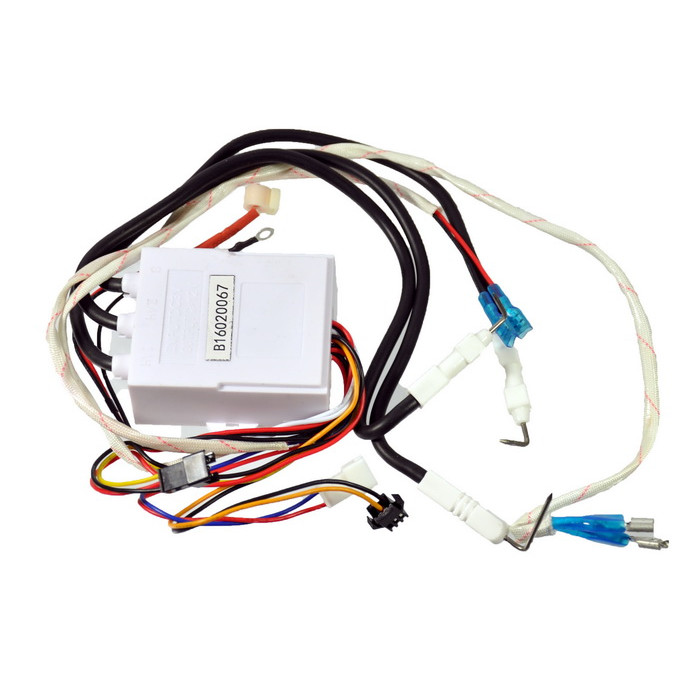

Блок управления и розжига для колонки, №1
38.0901
389,15 ₴
товар закінчується
Блок управления и розжига для колонки, №1
Внимание!
Перед покупкой внимательно сравните каждый элемент подключения, параметры и размеры установки.
Блоки розжига и управления большинства колонок конструктивно похожи, но есть нюансы, на которые
необходимо обратить внимание!
• питание ~3 В - 2 провода с клеммами 4,8 мм типа "мама", длина 360 мм (±10 мм)
• заземление ("масса") - провод с кольцевой клеммой под болт М4, длина 200 мм (±10 мм)
• подключение газового клапана - 3 провода с фишкой на 3 контака, длина 170 мм (±10 мм)
• подключение микропереключателя - 2 провода с фишкой на 2 контакта, длина 220 мм (±10 мм)
• подключение датчика NTC - 2 провода с фишкой на 2 контакта, длина 190 мм (±10 мм)
• лампочка индикации - 2 провода длиной 320 мм (±10 мм)
• подключение датчиков - 2 раздельных провода с клеммами 6,3 мм типа "мама", длина 590 мм (±10 мм)
• 2 электрода розжига (HV1, HV2) - длина с проводом общая 320 мм (±10 мм)
• электрод ионизации (S) - длина с проводом общая 320 мм (±10 мм)
• длина наконечника электрода - 31,5 мм (S), 14 мм (HV1, HV2)
• размеры корпуса (±2 мм) - 69х55х29 мм
• крепление - 2 отверстия 4х5,5 мм с межцентровым расстоянием 61 мм
Блок управления и розжига отвечает за управление генерацией искр, подачу питания на электромагнитные
катушки, контролирует наличие пламени и включение горелки при расходе воды. Плата управления газовой
колонкой сконструирована в пластиковом корпусе. Электронные компоненты в нем залиты силиконом для
влаго-химической защиты. Такая защитная конструкция сводит на нет осуществление ремонта и замену
комплектных компонентов этой платы. Поэтому в большинстве случаев требует полной замены.
Внимание!
Перед покупкой внимательно сравните каждый элемент подключения, параметры и размеры установки.
Блоки розжига и управления большинства колонок конструктивно похожи, но есть нюансы, на которые
необходимо обратить внимание!
• питание ~3 В - 2 провода с клеммами 4,8 мм типа "мама", длина 360 мм (±10 мм)
• заземление ("масса") - провод с кольцевой клеммой под болт М4, длина 200 мм (±10 мм)
• подключение газового клапана - 3 провода с фишкой на 3 контака, длина 170 мм (±10 мм)
• подключение микропереключателя - 2 провода с фишкой на 2 контакта, длина 220 мм (±10 мм)
• подключение датчика NTC - 2 провода с фишкой на 2 контакта, длина 190 мм (±10 мм)
• лампочка индикации - 2 провода длиной 320 мм (±10 мм)
• подключение датчиков - 2 раздельных провода с клеммами 6,3 мм типа "мама", длина 590 мм (±10 мм)
• 2 электрода розжига (HV1, HV2) - длина с проводом общая 320 мм (±10 мм)
• электрод ионизации (S) - длина с проводом общая 320 мм (±10 мм)
• длина наконечника электрода - 31,5 мм (S), 14 мм (HV1, HV2)
• размеры корпуса (±2 мм) - 69х55х29 мм
• крепление - 2 отверстия 4х5,5 мм с межцентровым расстоянием 61 мм
Блок управления и розжига отвечает за управление генерацией искр, подачу питания на электромагнитные
катушки, контролирует наличие пламени и включение горелки при расходе воды. Плата управления газовой
колонкой сконструирована в пластиковом корпусе. Электронные компоненты в нем залиты силиконом для
влаго-химической защиты. Такая защитная конструкция сводит на нет осуществление ремонта и замену
комплектных компонентов этой платы. Поэтому в большинстве случаев требует полной замены.
Характеристики:
| Состояние | Новое |
| Совместимость | Универсальная |
| Назначение | Для газовой колонки |
| Тип | Модуль |
| Тип блока | Электронный |
| Питание | ~3 В, 2 провода с клеммами 4,8 мм типа "мама", длина 360 мм (±10 мм) |
| Заземление ("масса") | Провод с кольцевой клеммой под болт М4, длина 200 мм (±10 мм) |
| Подключение газового клапана | 3 провода с фишкой на 3 контака, длина 170 мм (±10 мм) |
| Подключение микропереключателя | 2 провода с фишкой на 2 контакта, длина 220 мм (±10 мм) |
| Подключение датчика NTC | 2 провода с фишкой на 2 контакта, длина 190 мм (±10 мм) |
| Лампочка индикации | 2 провода длиной 320 мм (±10 мм) |
| Подключение датчиков | 2 раздельных провода с клеммами 6,3 мм типа "мама", длина 590 мм (±10 мм) |
| 2 электрода розжига (HV1, HV2) | Длина с проводом общая 320 мм (±10 мм) |
| Электрод ионизации (S) | Длина с проводом общая 320 мм (±10 мм) |
| Длина наконечника электрода | 31,5 мм (S), 14 мм (HV1, HV2) |
| Размеры корпуса (±2 мм) | 69х55х29 мм |
| Крепление | 2 отверстия 4х5,5 мм с межцентровым расстоянием 61 мм |
| Страна-производитель товара | Китай |
