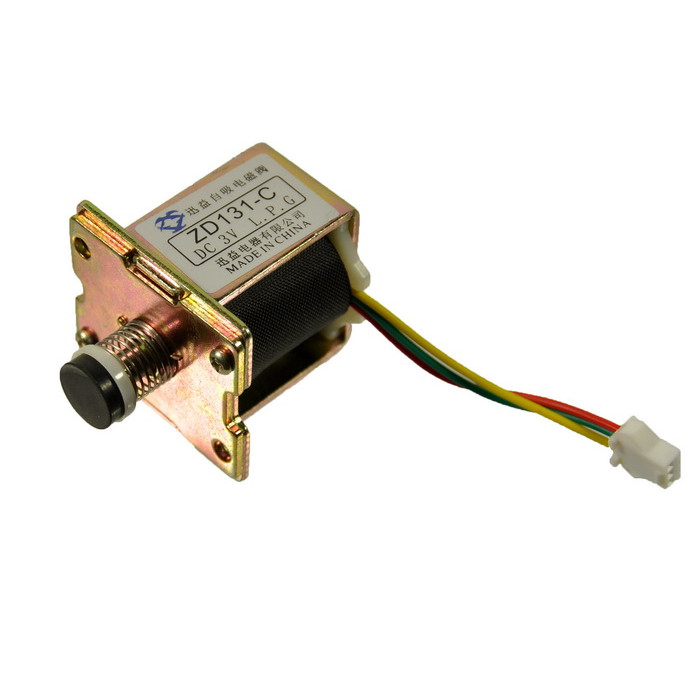

Электромагнитный клапан для газовой колонки ZD131-C (B)

Электромагнитный клапан ZD131-C (B) газоводяного блока для газовой колонки

Электромагнитный газовый клапан - это электромеханическое устройство, которое регулирует
подачу газа как в нормальном, так и в аварийном режиме. Применяется в различных
конструктивных исполнениях блоков автоматики газовых котлов, колонок, конвекторов и др.

Работа клапана основана на принципе автоматического срабатывания в аварийных ситуациях.
При включении котла осуществляется зажигание пилотной горелки. Рукоятка управления
нажимается до упора вместе с кнопкой пьезорозжига и клапан принудительно открывается,
осуществляя подачу газа к запальнику. Пламя запальника нагревает наконечник термопары,
которая подсоединена к электромагнитному клапану и образуется термоэлектрический эффект -
термо-ЭДС. Величины такой ЭДС достаточно для удержания клапана в открытом положении.
В аварийных ситуациях при внезапном отключении газа или затухании пламени запальной или
основной горелки нагрев термопары прекращается, ЭДС снижается и клапан перекрывает
подачу газа. Также к такому клапану подключается датчик тяги, который включен в цепь термопары.
При изменении условий в топочной камере срабатывает реле датчика тяги, цепь термопары
разрывается и клапан также закрывает подачу газа.

Электромагнитный клапан газовой автоматики является важным элементом конструкции,
обеспечивающим надлежащую безопасность, надежность и стабильность работы газового
оборудования.

Основными причинами неисправности газового клапана можно назвать:

- выход из строя плунжера или пружины;
- нарушение контакта с цепью термопары;
- обрыв питания на катушку;
- естественный износ деталей клапана

Являясь в большинстве случаев неремонтопригодной деталью заменяется на новый.

Характеристики:

Состояние	Новое
Совместимость	Универсальный
Назначение	Для бойлеров и водонагревателей
Тип	Клапан
Номинальное напряжение	3 В
Подключение	Штекер - 3 контакта
Длина провода	45 мм
Габариты (ВхШхГ)	43х46х42 мм
Высота с несжатой пружиной	58 мм
Высота со сжатой пружиной	55 мм
Диаметр запорного механизма	14 мм
Крепление клапана	Отверстия Ø 4,8 мм - 2 шт., межосевое расстояние 46 мм
Количество едиинц, шт	1 шт.
Страна-производитель товара	Китай
Особенности	Для газоводяного блока газовой колонки типа Нева, Рода, Грета и т. п.
