Фланец (опора барабана) для стиральной машины Ardo, Ariston 600, COD.030, лыски (ведущий)

Фланец (опора барабана) для стиральной машины Ardo (EBI COD.030)

• ведущий
• для стиральных машин с вертикальной загрузкой

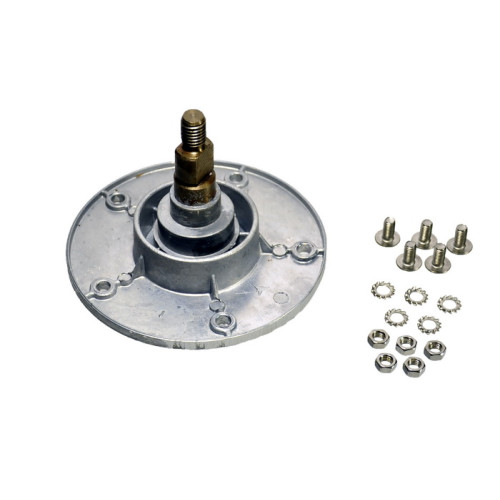

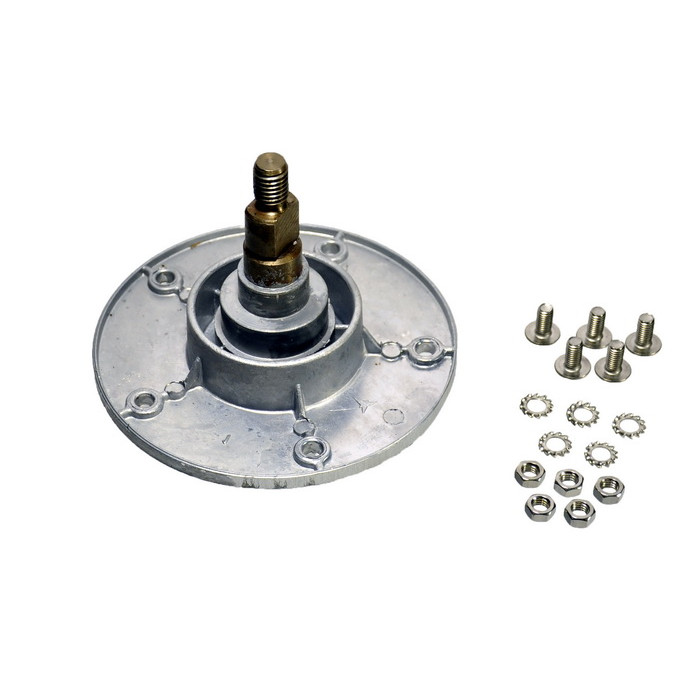

• комплектация представлена на фотографии (1 фланец, 1 комплект креплений - упаковка)

• диаметр основания (±1 мм) - 110 мм
• диаметры вала - 21-17-10,5х16-10 мм (от основания к окончанию вала)
• высота вала от основания - 50 мм
• высота фланца общая (±1 мм) - 75 мм
• крепление шкива к фланцу - 10,5х16 мм (2 лыски) + резьба на валу М10
• крепление фланца к барабану - 5 отверстий Ø 5,3 мм

Фланец стиральной машины крепится к барабану и выполняет функцию полуоси. Имеет одну плоскую круглую
сторону с отверстиями, которая при помощи болтов прижимается к поверхности барабана. Вторая сторона
фланца (вал, полуось) устанавливается в блок-подшипник (суппорт), закрепленный в специальном отверстии
бака. Всегда используются два фланца. Один имеет посадочное место для ременного шкива (ведущий фланец),
второй же поддерживает барабан со другой стороны (ведомый фланец).

При выходе из строя фланец не ремонтируется и заменяется на новый. Использование неисправного фланца
может привести к серьезным поломкам в других узлах и нарушить работу всего устройства.

Характеристики:

Состояние	Новое
Совместимость	Ardo
Назначение	Для стиральной машины
Тип	Опора барабана
Диаметр основания (±1 мм)	110 мм
Диаметры вала	21-17-10,5х16-10 мм (от основания к окончанию вала)
Высота вала от основания	50 мм
Высота фланца общая (±1 мм)	75 мм
Крепление шкива к фланцу	10,5х16 мм (2 лыски) + резьба на валу М10
Крепление фланца к барабану	5 отверстий Ø 5,3 мм
Материал	Материал основания - алюминиевый сплав, материал вала - сталь
Комплектация	Представлена на фотографии (1 фланец, 1 комплект креплений - упаковка)
Страна-производитель товара	Италия
Дополнительные характеристики	Ведущий. Для стиральных машин с вертикальной загрузкой белья
