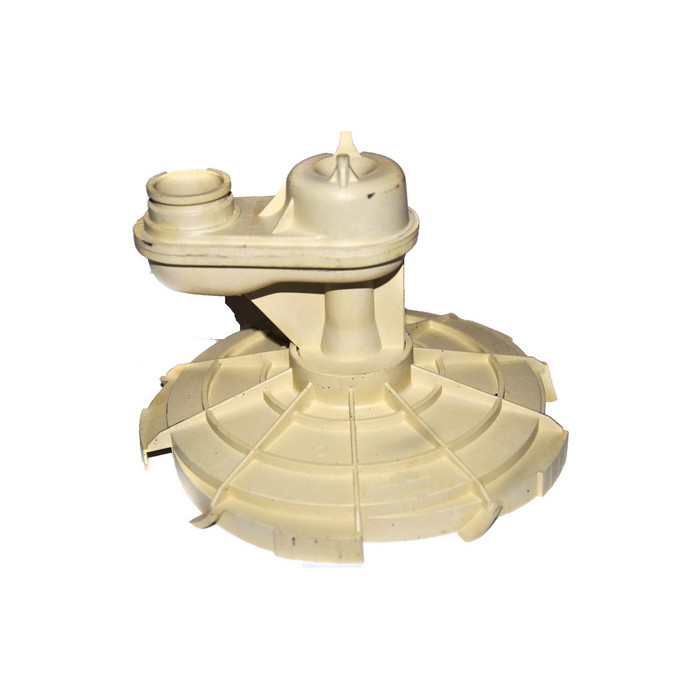

Эжектор (диффузор) для насоса 03.121, JY-1000, JET-100S

Эжектор (диффузор) для насоса JY-1000, JET-100S

• диаметр раструба всасывания трубки Вентури - 23 мм (внутренний), 30 мм (наружный)
• диаметр форсунки (сопла) - 9 мм
• диаметр под крыльчатку - 137 мм
• наружный диаметр эжектора - 164 мм
• общая ширина эжектора - 115 мм

Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической
части насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы
такого устройства основан на передачи энергии от активного потока к пассивному без использования
промежуточных механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо
и выбрасывается в напорный трубопровод. В конструкции с применением эжектора часть этой воды,
получив кинетическую энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури
и выталкивается из нее под давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и
передает ему свою энергию, одновременно втягивая за счет пониженного давления на выходе.

Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку
Вентури.

Характеристики:

Состояние	Новое
Совместимость	Einhell, Ocean, Sprut, Optima, Omnigena, Днипро-М
Назначение	Для насосов
Тип	Запчасти
Диаметр раструба всасывания трубки Вентури	23 мм (внутренний), 30 мм (наружный)
Диаметр форсунки (сопла)	9 мм
Диаметр под крыльчатку	137 мм
Наружный диаметр эжектора	164 мм
Общая ширина эжектора	115 мм
Количество предметов, шт	2
Страна-производитель товара	Китай
Дополнительные характеристики	Разборной (диффузор + трубка Вентури). Цвет может отличаться
