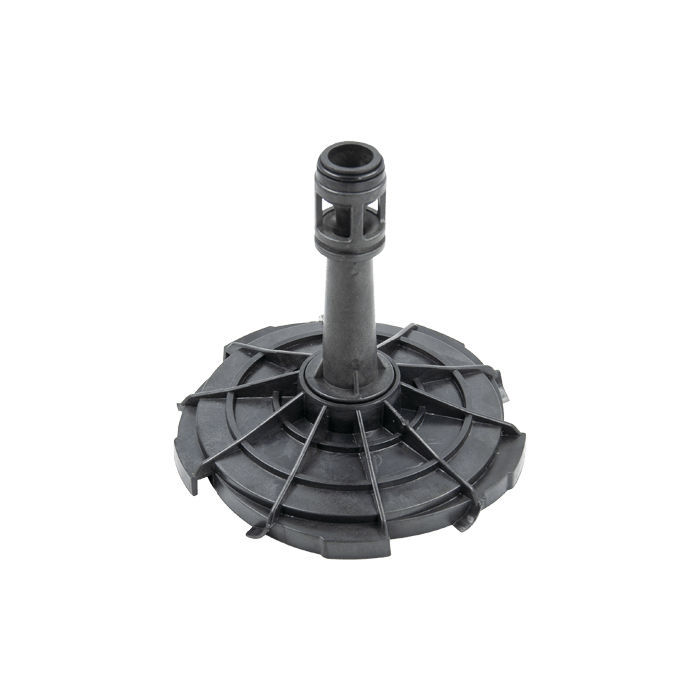

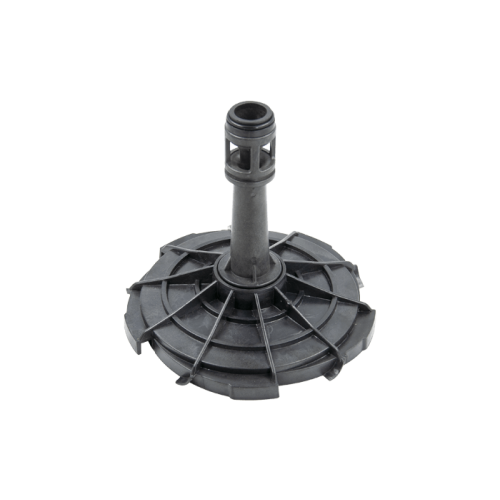

Эжектор (диффузор) для насоса 03.102, Мarina CAM 100/25-HL, Jemix ATSGJ-800

Эжектор (диффузор) для насоса Мarina CAM 100/25-HL, Jemix ATSGJ-800

• диаметр раструба всасывания трубки Вентури - 22 мм (внутренний), 29 мм (наружный)
• диаметр форсунки (сопла) - 9.5 мм
• диаметр под крыльчатку - 138 мм
• наружный диаметр эжектора - 164 мм
• общая ширина эжектора - 152 мм

Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической
части насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы
такого устройства основан на передачи энергии от активного потока к пассивному без использования
промежуточных механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо
и выбрасывается в напорный трубопровод. В конструкции с применением эжектора часть этой воды,
получив кинетическую энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури
и выталкивается из нее под давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и
передает ему свою энергию, одновременно втягивая за счет пониженного давления на выходе.

Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку
Вентури.

Характеристики:

Состояние	Новое
Совместимость	Garten, Насосы+, APC, Lider, Marina, Jemix, Hidrofor, Sprut
Назначение	Для насосов
Тип	Запчасти
Диаметр раструба всасывания трубки Вентури	22 мм (внутренний), 29 мм (наружный)
Диаметр форсунки (сопла)	9,5 мм
Диаметр под крыльчатку	137 мм
Наружный диаметр эжектора	164 мм
Общая ширина эжектора	152 мм
Количество предметов, шт	2
Страна-производитель товара	Китай
Дополнительные характеристики	Разборной (диффузор + трубка Вентури). Под длинный чугунный корпус. Цвет может отличаться
