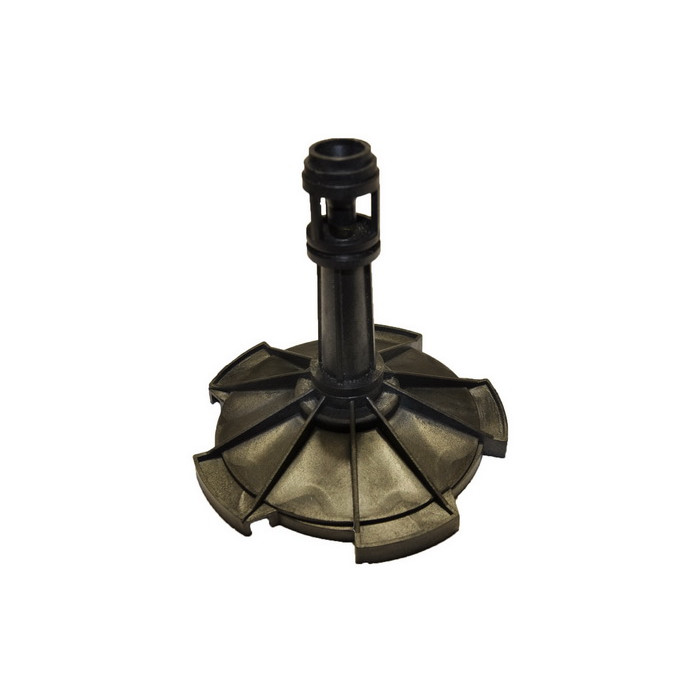

Эжектор (диффузор) для насоса 03.101, Marina APM 100/25, Garten Jet 1200

Эжектор (диффузор) для насоса Marina APM 100/25, Garten Jet 1200

• диаметр раструба всасывания трубки Вентури - 20 мм (внутренний), 30 мм (наружный)
• диаметр форсунки (сопла) - 9.5 мм
• диаметр под крыльчатку - 132 мм
• наружный диаметр эжектора - 164 мм
• общая ширина эжектора - 154 мм

Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической
части насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы
такого устройства основан на передачи энергии от активного потока к пассивному без использования
промежуточных механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо
и выбрасывается в напорный трубопровод. В конструкции с применением эжектора часть этой воды,
получив кинетическую энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури
и выталкивается из нее под давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и
передает ему свою энергию, одновременно втягивая за счет пониженного давления на выходе.

Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку
Вентури.

Характеристики:

Состояние	Новое
Совместимость	Garten, Marina
Назначение	Для насосов
Тип	Запчасти
Диаметр раструба всасывания трубки Вентури	20 мм (внутренний), 30 мм (наружный)
Диаметр форсунки (сопла)	9,5 мм
Диаметр под крыльчатку	132 мм
Наружный диаметр эжектора	164 мм
Общая ширина эжектора	154 мм
Количество предметов, шт	2
Страна-производитель товара	Китай
Дополнительные характеристики	Разборной (диффузор + трубка Вентури). Цвет может отличаться
