Фланец (опора барабана) для стиральной машины Ardo, Ariston 236004600, COD.088, лыски (ведущий)

Фланец (опора барабана) для стиральной машины Ardo 236004600 (EBI COD.088)

• ведущий
• для стиральных машин с вертикальной загрузкой

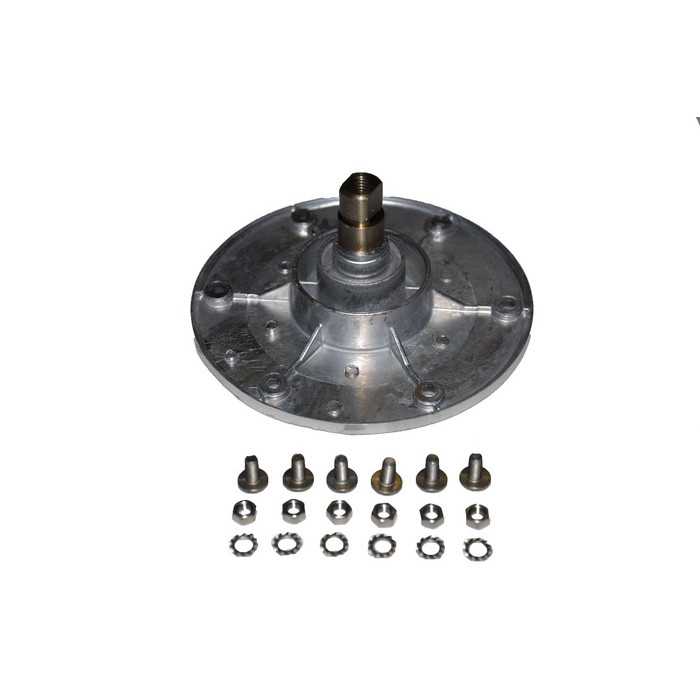

• комплектация представлена на фотографии (1 фланец, 1 комплект креплений - упаковка)

• диаметр основания (±1 мм) - 129 мм
• диаметры вала - 21-17-11,5х16 мм (от основания к окончанию вала)
• высота вала от основания - 35,3 мм
• высота фланца общая (±1 мм) - 59 мм
• отверстие в валу - с резьбой М8, глубина 30,3 мм
• крепление шкива к фланцу - 11,5х16 мм (2 лыски)
• крепление фланца к барабану - 6 отверстий Ø 5,5 мм (межцентровое расстояние 110 мм)

Фланец стиральной машины крепится к барабану и выполняет функцию полуоси. Имеет одну плоскую круглую
сторону с отверстиями, которая при помощи болтов прижимается к поверхности барабана. Вторая сторона
фланца (вал, полуось) устанавливается в блок-подшипник (суппорт), закрепленный в специальном отверстии
бака. Всегда используются два фланца. Один имеет посадочное место для ременного шкива (ведущий фланец),
второй же поддерживает барабан со другой стороны (ведомый фланец).

При выходе из строя фланец не ремонтируется и заменяется на новый. Использование неисправного фланца
может привести к серьезным поломкам в других узлах и нарушить работу всего устройства.

Характеристики:

Состояние	Новое
Совместимость	Ardo
Назначение	Для стиральной машины
Тип	Опора барабана
Диаметр основания (±1 мм)	129 мм
Диаметры вала	21-17-11,5х16 мм (от основания к окончанию вала)
Высота вала от основания	35,3 мм
Высота фланца общая (±1 мм)	59 мм
Отверстие в валу	С резьбой М8, глубина 30,3 мм
Крепление шкива к фланцу	11,5х16 мм (2 лыски)
Крепление фланца к барабану	6 отверстий Ø 5,5 мм (межцентровое расстояние 110 мм)
Материал	Материал основания - алюминиевый сплав, материал вала - сталь
Комплектация	Представлена на фотографии (1 фланец, 1 комплект креплений - упаковка)
Страна-производитель товара	Италия
Дополнительные характеристики	Ведущий. Для стиральных машин с вертикальной загрузкой белья
