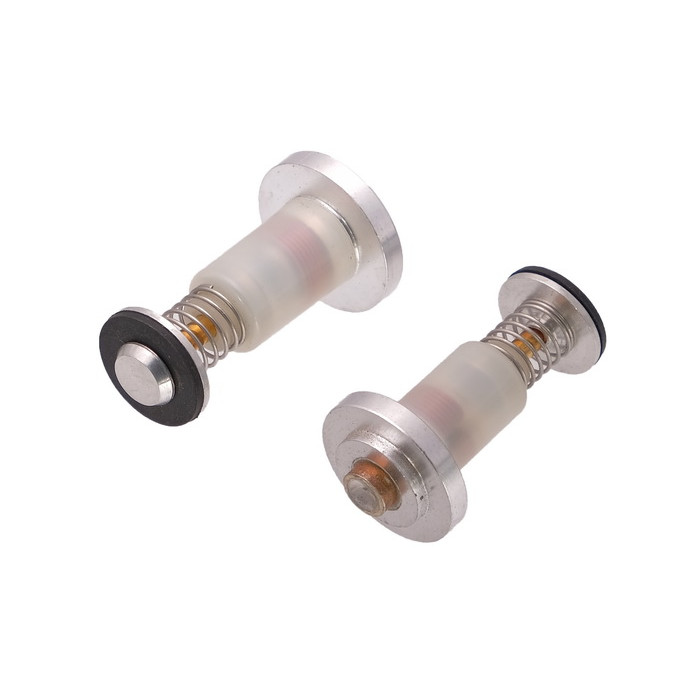

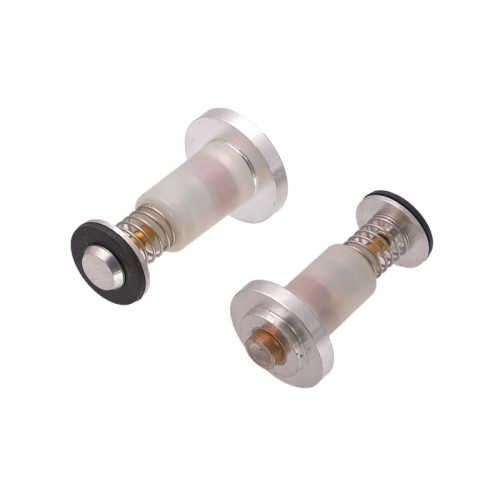

Электромагнитный клапан для автоматики Honeywell V5474

Электромагнитный клапан для автоматики Honeywell V5474

Электромагнитный газовый клапан - это электромеханическое устройство, которое регулирует
подачу газа как в нормальном, так и в аварийном режиме. Применяется в различных
конструктивных исполнениях блоков автоматики газовых котлов, колонок, конвекторов и др.

Работа клапана основана на принципе автоматического срабатывания в аварийных ситуациях.
При включении котла осуществляется зажигание пилотной горелки. Рукоятка управления
нажимается до упора вместе с кнопкой пьезорозжига и клапан принудительно открывается,
осуществляя подачу газа к запальнику. Пламя запальника нагревает наконечник термопары,
которая подсоединена к электромагнитному клапану и образуется термоэлектрический эффект -
термо-ЭДС. Величины такой ЭДС достаточно для удержания клапана в открытом положении.
В аварийных ситуациях при внезапном отключении газа или затухании пламени запальной или
основной горелки нагрев термопары прекращается, ЭДС снижается и клапан перекрывает
подачу газа. Также к такому клапану подключается датчик тяги, который включен в цепь термопары.
При изменении условий в топочной камере срабатывает реле датчика тяги, цепь термопары
разрывается и клапан также закрывает подачу газа.

Электромагнитный клапан газовой автоматики является важным элементом конструкции,
обеспечивающим надлежащую безопасность, надежность и стабильность работы газового
оборудования.

Основными причинами неисправности газового клапана можно назвать:

- выход из строя плунжера или пружины;
- нарушение контакта с цепью термопары;
- обрыв питания на катушку;
- естественный износ деталей клапана

Являясь в большинстве случаев неремонтопригодной деталью заменяется на новый.

Характеристики:

Состояние	Новое
Совместимость	Honeywell
Назначение	Для котлов
Тип	Клапан
Длина с несжатой пружиной	37 мм
Длина со сжатой пружиной	32.5 мм
Диаметр упорной шайбы	12/19 мм
Крепление клапана	Прижимная гайка
Диаметр запорного механизма	14 мм
Количество едиинц, шт	1 шт.
Страна-производитель товара	Китай
