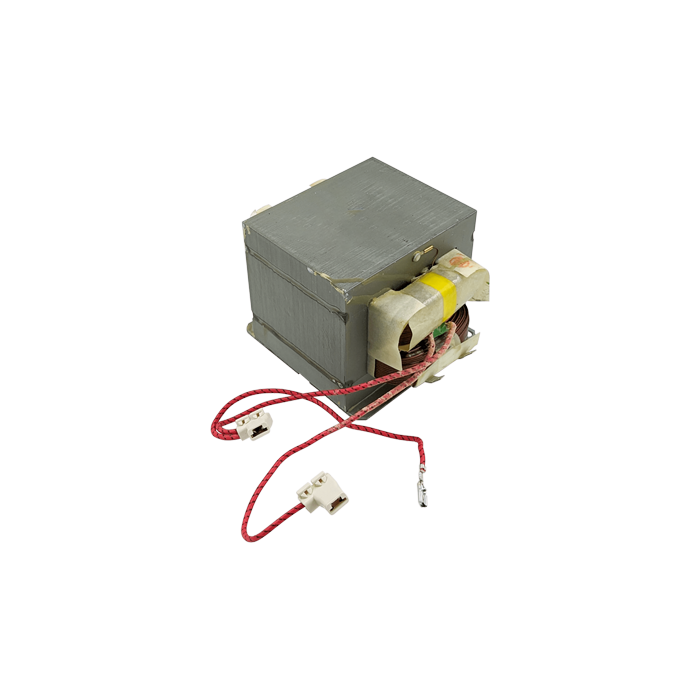

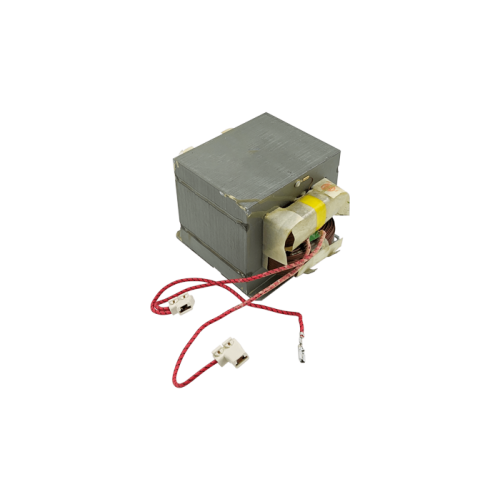

Трансформатор для микроволновой печи LGL-101EMR-1, 96*83*78 мм, 1000 Вт

Трансформатор для микроволновой печи LGL-101EMR-1

• информация, указанная на устройстве - DANGER HIGH VOLTAGE DISCHARGE CAPACITOR BEFORE
SERVICING LGL-101EMR-1 240V 50Hz CLASS 220
• мощность - 1000 Вт
• напряжение и частота - ~240 В, 50 Гц
• элементы подключения - 1 клемма 6,3 мм + 2 клеммы 4,8 мм + 2 клеммы под 6,3 мм типа "мама" + 1 клемма
под 4,8 мм типа "мама", длина проводов 150 мм
• габариты сердечника (±2 мм) - 96х83х78 мм
• размер пластины-основания (±2 мм) - 100х97х1,7 мм
• крепление - 2 отверстия Ø 5,5 мм + 5 отверстий Ø 3 мм

Трансформатор - это статическое электромагнитное устройство, которое преобразует перемененное напряжение
с сохранением частоты. Принцип действия основан на свойствах электромагнитной индукции. Такого рода
устройства широко распространены в сфере электроники, радиоэлектроники и энергетики.

В случае с микроволновой печью использование высоковольтного трансформатора - это важное условие для
осуществления работы магнетрона. Такой трансформатор имеет одну первичную обмотку, на которую подается
сетевое напряжение (~220-250 В) и две вторичные - одна (накальная) выдает от 2,5 до 4,6 В для питания нити
накала, а вторая (анодная) - около 2200 В. Напряжение с анодной обмотки складывается с напряжением на
умножающем устройстве и подается на анод магнетрона уже в виде пульсирующего напряжения 4000-4500 В
с частотой 50 Гц. Такой величины как раз достаточно для нормального питания магнетрона. В зависимости от
магнетрона подбирается трансформатор, как и наоборот.

Хоть трансформатор и является устройством, которое имеет продолжительный срок эксплуатации, он все же
может выйти из строя по ряду причин. Среди них:

- межвитковое замыкание обмоток
- окисление или выгорание контактов
- механические повреждения обмоток и сердечника

Если микроволновая печь издает неприятный гул, появилась ощутимая вибрация, неприятный запах гари, то в
большинстве случаев - это признаки неисправного трансформатора. Выходом из положения будет замена
трансформатора на новый или ремонт старого, если он подлежит восстановлению.

Характеристики:

Состояние	Новое
Совместимость	Универсальный
Назначение	Для микроволновой печи
Тип	Трансформаторы
Напряжение и частота	~240 В, 50 Гц
Мощность, Вт	1000
Подключение	1 клемма 6,3 мм + 2 клеммы 4,8 мм + 2 клеммы под 6,3 мм типа "мама" + 1 клемма под 4,8 мм типа "мама", длина проводов 150 мм
Габариты сердечника (±2 мм)	96х83х78 мм
Размер пластины-основания (±2 мм)	100х97х1,7 мм
Крепление	2 отверстия Ø 5,5 мм + 5 отверстий Ø 3 мм
Количество единиц, шт	1
Страна-производитель товара	Китай
Дополнительные характеристики	Информация, указанная на устройстве - DANGER HIGH VOLTAGE DISCHARGE CAPACITOR BEFORE SERVICING LGL-101EMR-1 240V 50Hz CLASS 220
